2207SM-XXG-24-PG серия |
розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

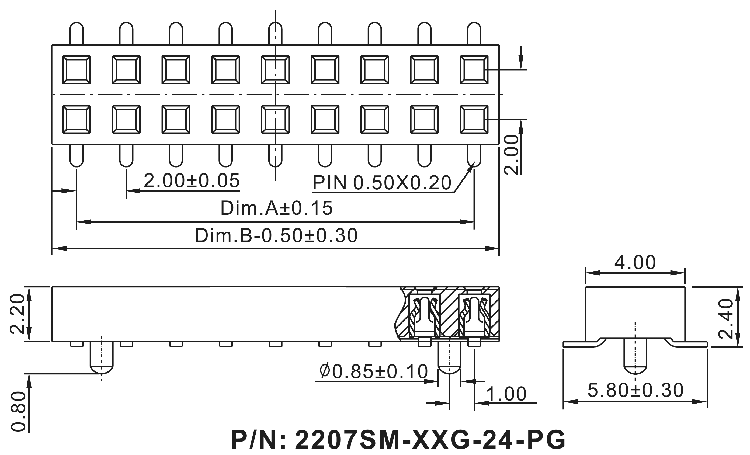

Чертеж
|
| 2207 |
SM |
- |
04 |
G |
- |
24 |
- |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2207
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: частичное золочение
5) высота в десятых долях мм = 2,4 мм:
24
6) направляющие в плату:
PG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

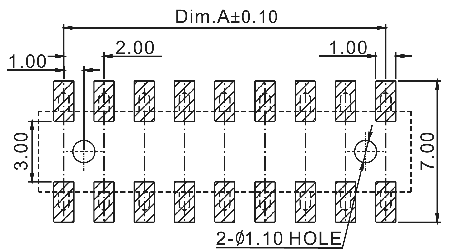

Макет печатной платы
 |
| 64666 |
2207SM-04G-24-PG (2x2) |
4 |
| 64667 |
2207SM-06G-24-PG (2x3) |
6 |
| 64668 |
2207SM-08G-24-PG (2x4) |
8 |
| 64669 |
2207SM-10G-24-PG (2x5) |
10 |
| 64670 |
2207SM-12G-24-PG (2x6) |
12 |
| 64671 |
2207SM-14G-24-PG (2x7) |
14 |
| 64672 |
2207SM-16G-24-PG (2x8) |
16 |
| 64673 |
2207SM-18G-24-PG (2x9) |
18 |
| 64674 |
2207SM-20G-24-PG (2x10) |
20 |
| 64675 |
2207SM-22G-24-PG (2x11) |
22 |
| 64676 |
2207SM-24G-24-PG (2x12) |
24 |
| 64677 |
2207SM-26G-24-PG (2x13) |
26 |
| 64678 |
2207SM-28G-24-PG (2x14) |
28 |
| 64679 |
2207SM-30G-24-PG (2x15) |
30 |
| 64680 |
2207SM-32G-24-PG (2x16) |
32 |
| 64681 |
2207SM-34G-24-PG (2x17) |
34 |
| 64682 |
2207SM-36G-24-PG (2x18) |
36 |
| 64683 |
2207SM-38G-24-PG (2x19) |
38 |
| 64684 |
2207SM-40G-24-PG (2x20) |
40 |
| 64685 |
2207SM-42G-24-PG (2x21) |
42 |
|
|
| 64686 |
2207SM-44G-24-PG (2x22) |
44 |
| 64687 |
2207SM-46G-24-PG (2x23) |
46 |
| 64688 |
2207SM-48G-24-PG (2x24) |
48 |
| 64689 |
2207SM-50G-24-PG (2x25) |
50 |
| 64690 |
2207SM-52G-24-PG (2x26) |
52 |
| 64691 |
2207SM-54G-24-PG (2x27) |
54 |
| 64692 |
2207SM-56G-24-PG (2x28) |
56 |
| 64693 |
2207SM-58G-24-PG (2x29) |
58 |
| 64694 |
2207SM-60G-24-PG (2x30) |
60 |
| 64695 |
2207SM-62G-24-PG (2x31) |
62 |
| 64696 |
2207SM-64G-24-PG (2x32) |
64 |
| 64697 |
2207SM-66G-24-PG (2x33) |
66 |
| 64698 |
2207SM-68G-24-PG (2x34) |
68 |
| 64699 |
2207SM-70G-24-PG (2x35) |
70 |
| 64700 |
2207SM-72G-24-PG (2x36) |
72 |
| 64701 |
2207SM-74G-24-PG (2x37) |
74 |
| 64702 |
2207SM-76G-24-PG (2x38) |
76 |
| 64703 |
2207SM-78G-24-PG (2x39) |
78 |
| 64704 |
2207SM-80G-24-PG (2x40) |
80 |
|
Макет печатной платы
|
|
|
|
|
