2208R-XXG-XXXXXX (PLD2-xxR) серия

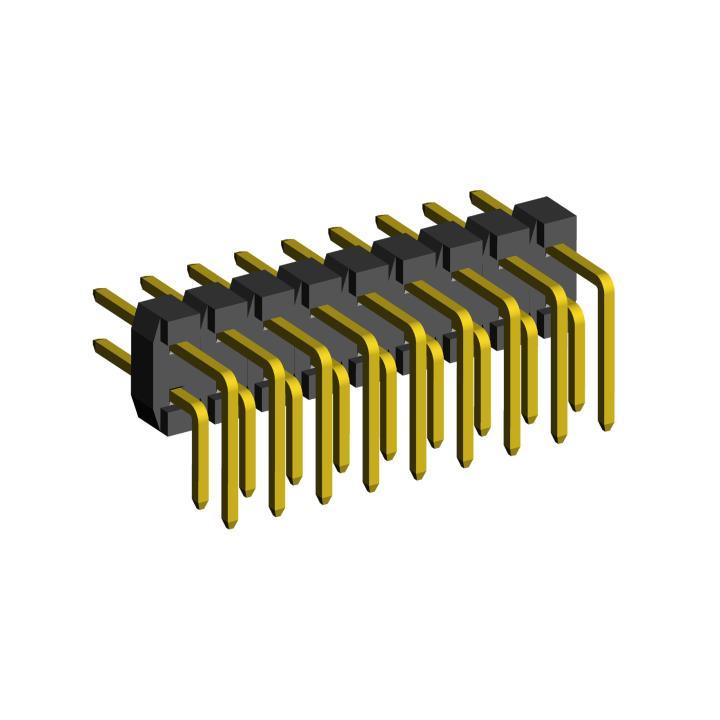

вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2208R-XXG-XXXXXX (PLD2-xxR) серия, вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

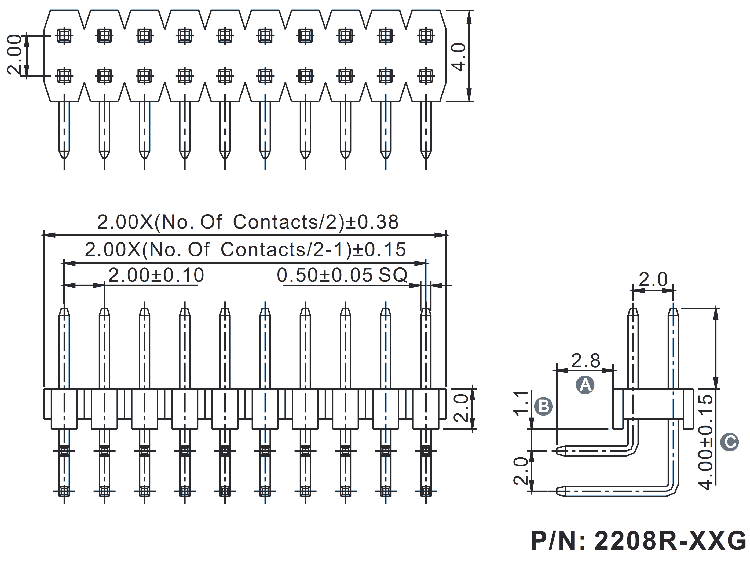

Чертеж
2208R-XXG-XXXXXX (PLD2-xxR) серия, вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2208 R - 02 G - XXXXXX
1 2   3 4   5

1) серия:
     2208
2) изолятор:
     R: угловой
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
     04: 4 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     CG: частичное золочение
     T: лужение
5) размеры A, B, C в десятых долях мм (стандарт 281140):
     XXXXXX

Вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
80485 2208R-02G (PLD2-02R) 2
65776 2208R-04G (PLD2-04R) 4
65777 2208R-06G (PLD2-06R) 6
65778 2208R-08G (PLD2-08R) 8
65779 2208R-10G (PLD2-10R) 10
65780 2208R-12G (PLD2-12R) 12
65810 2208R-14G (PLD2-14R) 14
65781 2208R-16G (PLD2-16R) 16
65782 2208R-18G (PLD2-18R) 18
65783 2208R-20G (PLD2-20R) 20
65784 2208R-22G (PLD2-22R) 22
55973 2208R-24G (PLD2-24R) 24
65785 2208R-26G (PLD2-26R) 26
65786 2208R-28G (PLD2-28R) 28
65787 2208R-30G (PLD2-30R) 30
65788 2208R-32G (PLD2-32R) 32
65789 2208R-34G (PLD2-34R) 34
65790 2208R-36G (PLD2-36R) 36
65791 2208R-38G (PLD2-38R) 38
19480 2208R-40G (PLD2-40R) 40

Код
товара
Марка количество
контактов
65792 2208R-42G (PLD2-42R) 42
65793 2208R-44G (PLD2-44R) 44
65794 2208R-46G (PLD2-46R) 46
65795 2208R-48G (PLD2-48R) 48
55974 2208R-50G (PLD2-50R) 50
65796 2208R-52G (PLD2-52R) 52
65797 2208R-54G (PLD2-54R) 54
65798 2208R-56G (PLD2-56R) 56
65799 2208R-58G (PLD2-58R) 58
65800 2208R-60G (PLD2-60R) 60
65801 2208R-62G (PLD2-62R) 62
65802 2208R-64G (PLD2-64R) 64
65803 2208R-66G (PLD2-66R) 66
65804 2208R-68G (PLD2-68R) 68
65805 2208R-70G (PLD2-70R) 70
65806 2208R-72G (PLD2-72R) 72
65807 2208R-74G (PLD2-74R) 74
65808 2208R-76G (PLD2-76R) 76
65809 2208R-78G (PLD2-78R) 78
24106 2208R-80G (PLD2-80R) 80

2208R-XXG-XXXXXX (PLD2-xxR) серия, вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
