2208S-XXG-H15 (PLD2-XX) серия

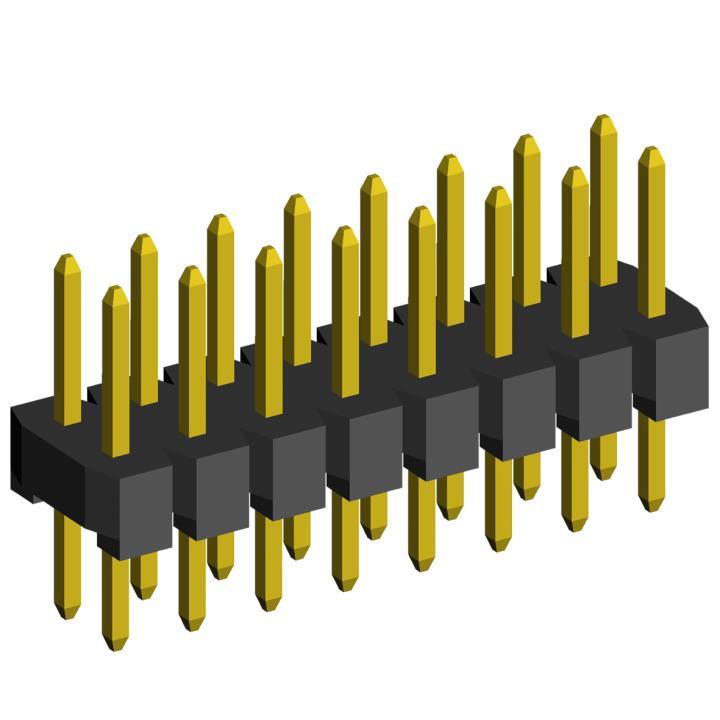

вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм

2208S-XXG-H15 (PLD2-XX) серия, вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

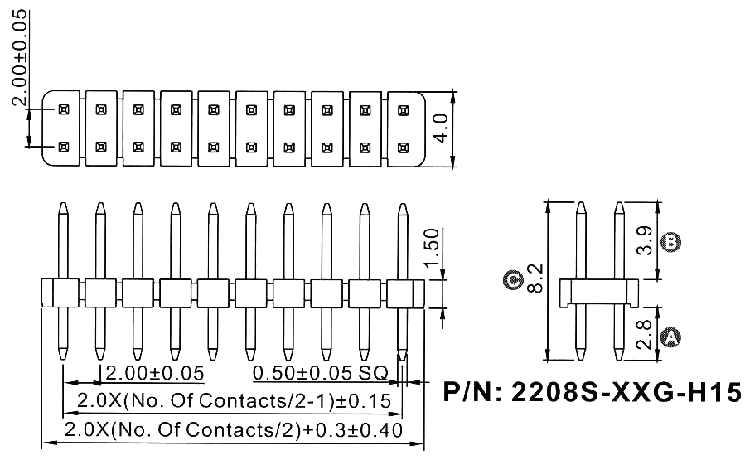

Чертеж
2208S-XXG-H15 (PLD2-XX) серия, вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2208 S - 02 G - H15
1 2   3 4   5

1) серия:
     2208
2) изолятор:
     S: прямой
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
     04: 4 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     CG: частичное золочение
     T: лужение
5) высота изолятора в десятых долях мм = 1,5 мм:
     H15

Вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
65811 2208S-04G-H15 (PLD2-04) 4
65812 2208S-06G-H15 (PLD2-06) 6
65813 2208S-08G-H15 (PLD2-08) 8
65814 2208S-10G-H15 (PLD2-10) 10
65815 2208S-12G-H15 (PLD2-12) 12
65816 2208S-14G-H15 (PLD2-14) 14
65817 2208S-16G-H15 (PLD2-16) 16
65818 2208S-18G-H15 (PLD2-18) 18
65819 2208S-20G-H15 (PLD2-20) 20
65820 2208S-22G-H15 (PLD2-22) 22
65821 2208S-24G-H15 (PLD2-24) 24
65822 2208S-26G-H15 (PLD2-26) 26
65823 2208S-28G-H15 (PLD2-28) 28
65824 2208S-30G-H15 (PLD2-30) 30
65825 2208S-32G-H15 (PLD2-32) 32
65826 2208S-34G-H15 (PLD2-34) 34
65827 2208S-36G-H15 (PLD2-36) 36
65828 2208S-38G-H15 (PLD2-38) 38
19479 2208S-40G-H15 (PLD2-40) 40
65829 2208S-42G-H15 (PLD2-42) 42

Код
товара
Марка количество
контактов
65830 2208S-44G-H15 (PLD2-44) 44
65831 2208S-46G-H15 (PLD2-46) 46
65832 2208S-48G-H15 (PLD2-48) 48
65833 2208S-50G-H15 (PLD2-50) 50
65834 2208S-52G-H15 (PLD2-52) 52
65835 2208S-54G-H15 (PLD2-54) 54
65836 2208S-56G-H15 (PLD2-56) 56
65837 2208S-58G-H15 (PLD2-58) 58
65838 2208S-60G-H15 (PLD2-60) 60
65839 2208S-62G-H15 (PLD2-62) 62
65840 2208S-64G-H15 (PLD2-64) 64
65841 2208S-66G-H15 (PLD2-66) 66
65842 2208S-68G-H15 (PLD2-68) 68
65843 2208S-70G-H15 (PLD2-70) 70
65844 2208S-72G-H15 (PLD2-72) 72
65845 2208S-74G-H15 (PLD2-74) 74
65846 2208S-76G-H15 (PLD2-76) 76
65847 2208S-78G-H15 (PLD2-78) 78
125296 2208S-80G2-H15 (PLD2-80) 80

2208S-XXG-H15 (PLD2-XX) серия, вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
