| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |

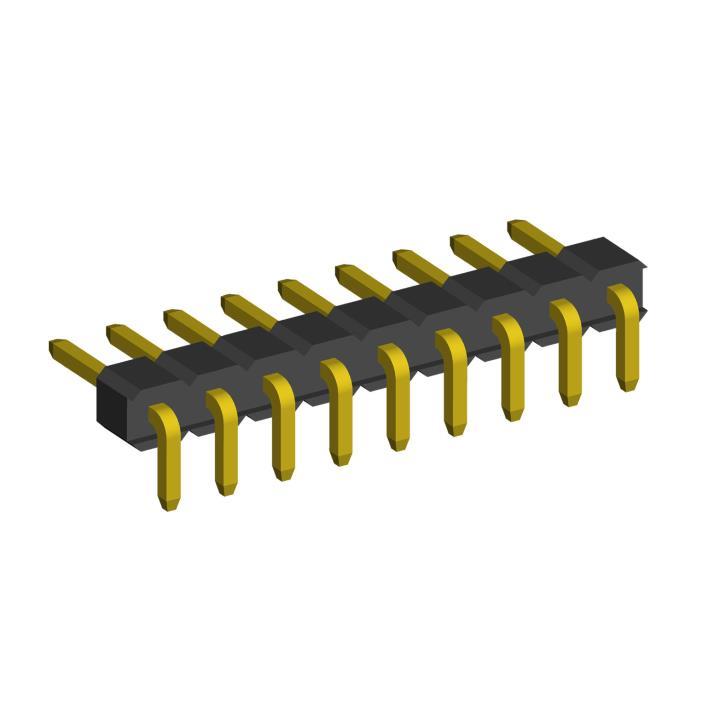

2210R-XXG-XXXX (PLS2-XXR) серия |
вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия, шаг 2,0 мм
|

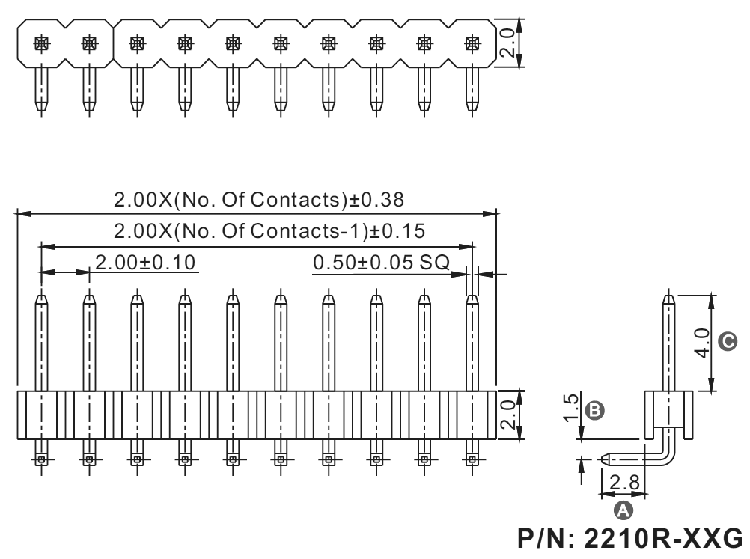

Чертеж
|
| 2210 |
R |
- |
02 |
G |
- |
0880 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2210
2) изолятор:
R: угловой
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
CG: частичное золочение
T: лужение
5) размер C в сотых долях мм (стандарт 0880 = 8,8 мм):
XXXX
|
|
Вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 66252 |
2210R-02G (PLS2-02R) |
2 |
| 66253 |
2210R-03G (PLS2-03R) |
3 |
| 23391 |
2210R-04G (PLS2-04R) |
4 |
| 66254 |
2210R-05G (PLS2-05R) |
5 |
| 23159 |
2210R-06G (PLS2-06R) |
6 |
| 66255 |
2210R-07G (PLS2-07R) |
7 |
| 66256 |
2210R-08G (PLS2-08R) |
8 |
| 66257 |
2210R-09G (PLS2-09R) |
9 |
| 66258 |
2210R-10G (PLS2-10R) |
10 |
| 66259 |
2210R-11G (PLS2-11R) |
11 |
| 66260 |
2210R-12G (PLS2-12R) |
12 |
| 66261 |
2210R-13G (PLS2-13R) |
13 |
| 66262 |
2210R-14G (PLS2-14R) |
14 |
| 66263 |
2210R-15G (PLS2-15R) |
15 |
| 66264 |
2210R-16G (PLS2-16R) |
16 |
| 66265 |
2210R-17G (PLS2-17R) |
17 |
| 66266 |
2210R-18G (PLS2-18R) |
18 |
| 66267 |
2210R-19G (PLS2-19R) |
19 |
| 66268 |
2210R-20G (PLS2-20R) |
20 |
| 66269 |
2210R-21G (PLS2-21R) |
21 |
|
|
| 66270 |
2210R-22G (PLS2-22R) |
22 |
| 66271 |
2210R-23G (PLS2-23R) |
23 |
| 66272 |
2210R-24G (PLS2-24R) |
24 |
| 66273 |
2210R-25G (PLS2-25R) |
25 |
| 66274 |
2210R-26G (PLS2-26R) |
26 |
| 66275 |
2210R-27G (PLS2-27R) |
27 |
| 66276 |
2210R-28G (PLS2-28R) |
28 |
| 66277 |
2210R-29G (PLS2-29R) |
29 |
| 66278 |
2210R-30G (PLS2-30R) |
30 |
| 66279 |
2210R-31G (PLS2-31R) |
31 |
| 66280 |
2210R-32G (PLS2-32R) |
32 |
| 66281 |
2210R-33G (PLS2-33R) |
33 |
| 66282 |
2210R-34G (PLS2-34R) |
34 |
| 66283 |
2210R-35G (PLS2-35R) |
35 |
| 66284 |
2210R-36G (PLS2-36R) |
36 |
| 66285 |
2210R-37G (PLS2-37R) |
37 |
| 66286 |
2210R-38G (PLS2-38R) |
38 |
| 66287 |
2210R-39G (PLS2-39R) |
39 |
| 19481 |
2210R-40G (PLS2-40R) |
40 |
|
Макет печатной платы
|
|
|
|
|
