2209S-XXG (PBS2-XX, DS1026-01-1xXXS8BV) серия

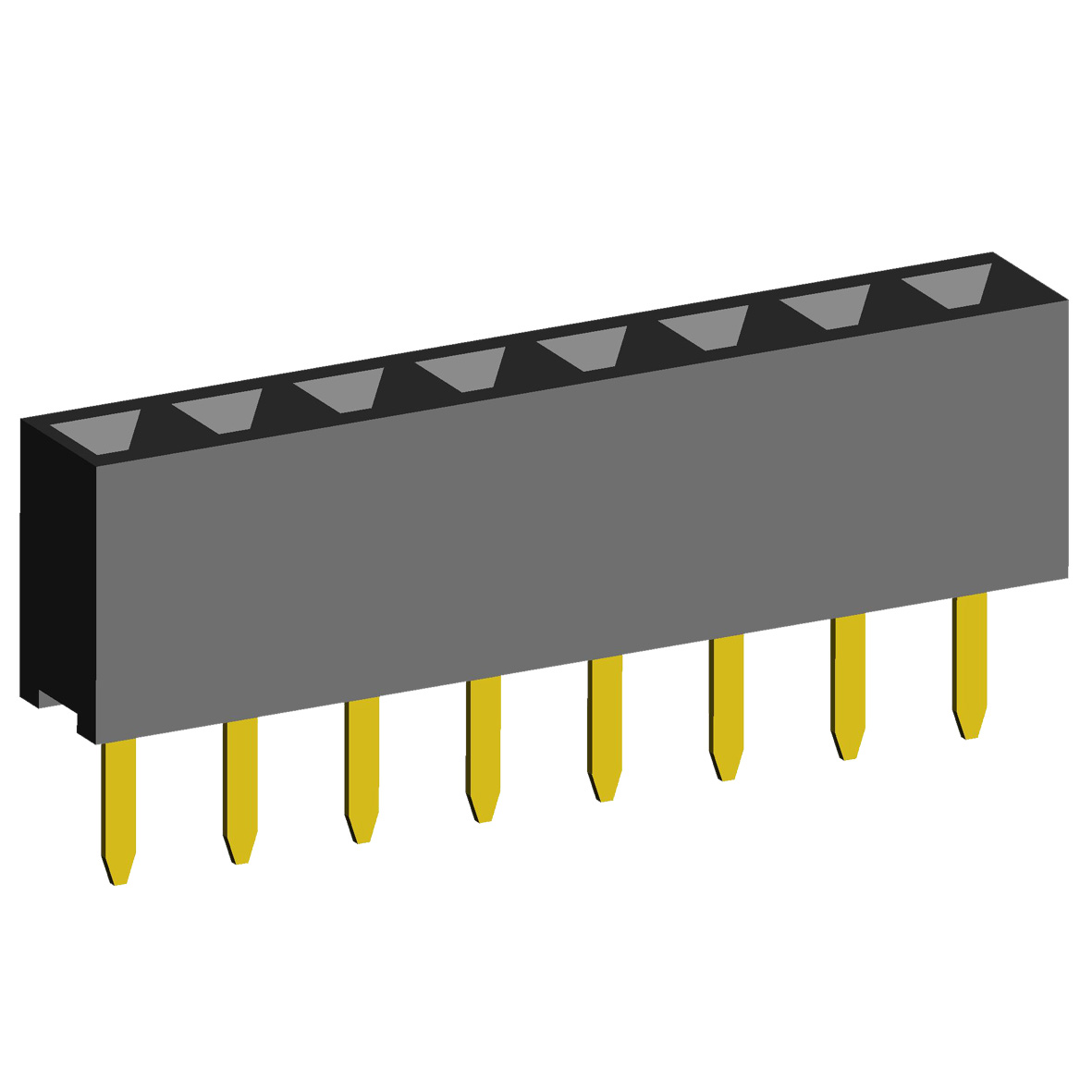

розетки штыревые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм

2209S-XXG (PBS2-XX, DS1026-01-1xXXS8BV) серия, розетки штыревые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

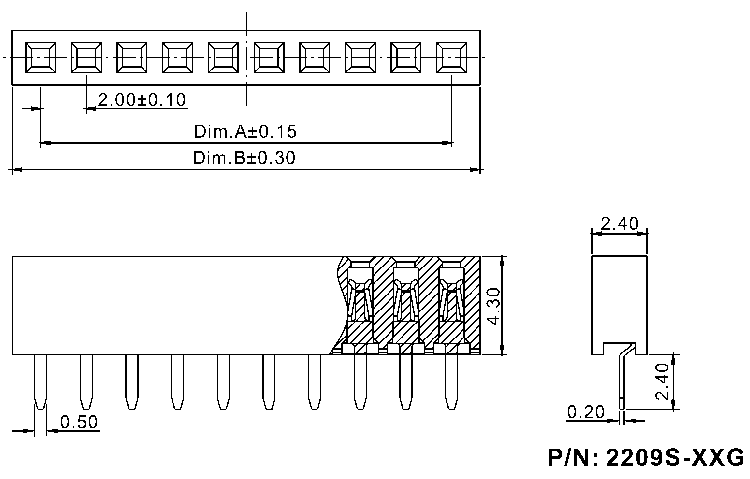

Чертеж
2209S-XXG (PBS2-XX, DS1026-01-1xXXS8BV) серия, розетки штыревые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2209 S - 02 G
1 2   3 4

1) серия:
     2209
2) Тип:
     S: прямой
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) Покрытие контактов:
     G: золочение

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
35707 2209S-02G (PBS2-2, DS1026-01-1x02S8BV) 2
19167 2209S-03G (PBS2-3, DS1026-01-1x03S8BV) 3
35420 2209S-04G (PBS2-4, DS1026-01-1x04S8BV) 4
70892 2209S-05G (PBS2-5, DS1026-01-1x05S8BV) 5
70893 2209S-06G (PBS2-6, DS1026-01-1x06S8BV) 6
70894 2209S-07G (PBS2-7, DS1026-01-1x07S8BV) 7
70895 2209S-08G (PBS2-8, DS1026-01-1x08S8BV) 8
70896 2209S-09G (PBS2-9, DS1026-01-1x09S8BV) 9
70897 2209S-10G (PBS2-10, DS1026-01-1x10S8BV) 10
70898 2209S-11G (PBS2-11, DS1026-01-1x11S8BV) 11
35708 2209S-12G (PBS2-12, DS1026-01-1x12S8BV) 12
70899 2209S-13G (PBS2-13, DS1026-01-1x13S8BV) 13
70900 2209S-14G (PBS2-14, DS1026-01-1x14S8BV) 14
70901 2209S-15G (PBS2-15, DS1026-01-1x15S8BV) 15
70902 2209S-16G (PBS2-16, DS1026-01-1x16S8BV) 16
70903 2209S-17G (PBS2-17, DS1026-01-1x17S8BV) 17
70904 2209S-18G (PBS2-18, DS1026-01-1x18S8BV) 18
70905 2209S-19G (PBS2-19, DS1026-01-1x19S8BV) 19
51822 2209S-20G (PBS2-20, DS1026-01-1x20S8BV) 20
56880 2209S-21G (PBS2-21, DS1026-01-1x21S8BV) 21
70906 2209S-22G (PBS2-22, DS1026-01-1x22S8BV) 22
70907 2209S-23G (PBS2-23, DS1026-01-1x23S8BV) 23
70908 2209S-24G (PBS2-24, DS1026-01-1x24S8BV) 24
70909 2209S-25G (PBS2-25, DS1026-01-1x25S8BV) 25
19159 2209S-26G (PBS2-26, DS1026-01-1x26S8BV) 26
70910 2209S-27G (PBS2-27, DS1026-01-1x27S8BV) 27
70911 2209S-28G (PBS2-28, DS1026-01-1x28S8BV) 28
70912 2209S-29G (PBS2-29, DS1026-01-1x29S8BV) 29
70913 2209S-30G (PBS2-30, DS1026-01-1x30S8BV) 30
70914 2209S-31G (PBS2-31, DS1026-01-1x31S8BV) 31
70915 2209S-32G (PBS2-32, DS1026-01-1x32S8BV) 32
70916 2209S-33G (PBS2-33, DS1026-01-1x33S8BV) 33
70917 2209S-34G (PBS2-34, DS1026-01-1x34S8BV) 34
70918 2209S-35G (PBS2-35, DS1026-01-1x35S8BV) 35
70919 2209S-36G (PBS2-36, DS1026-01-1x36S8BV) 36
70920 2209S-37G (PBS2-37, DS1026-01-1x37S8BV) 37
70921 2209S-38G (PBS2-38, DS1026-01-1x38S8BV) 38
70922 2209S-39G (PBS2-39, DS1026-01-1x39S8BV) 39
70923 2209S-40G (PBS2-40, DS1026-01-1x40S8BV) 40

2209S-XXG (PBS2-XX, DS1026-01-1xXXS8BV) серия, розетки штыревые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

Макет печатной платы
