Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

KR2006H-XXP-1 (2026A-XX, BLS2-1xXX) серия

корпуса однорядных розеток на провод, шаг 2,0 мм

KR2006H-XXP-1 (2026A-XX, BLS2-1xXX) серия, корпуса однорядных розеток на провод, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

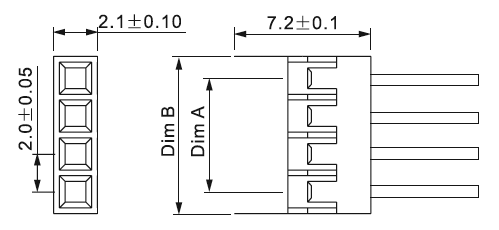

Чертеж
KR2006H-XXP-1 (2026A-XX, BLS2-1xXX) серия, корпуса однорядных розеток на провод, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2026A - 02
1   2

1) серия:
     2026A
2) количество контактов (2...20):
     02: 2 контакта
     03: 3 контакта
     xx: ...
     20: 20 контактов

Корпуса однорядных розеток на провод данной серии изготавливаются на фабрике в виде линеек 1x20 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 125 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+85°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


Код
товара
Марка количество
контактов
23336 KR2006H-02P-1 (2026A-02P, 2026A-02, BLS2-1x2, BLS2-2) 2
23338 KR2006H-03P-1 (2026A-03P, 2026A-03, BLS2-1x3, BLS2-3) 3
23339 KR2006H-04P-1 (2026A-04P, 2026A-04, BLS2-1x4, BLS2-4) 4
23340 KR2006H-05P-1 (2026A-05P, 2026A-05, BLS2-1x5, BLS2-5) 5
23341 KR2006H-06P-1 (2026A-06P, 2026A-06, BLS2-1x6, BLS2-6) 6
60130 KR2006H-07P-1 (2026A-07P, 2026A-07, BLS2-1x7, BLS2-7) 7
23342 KR2006H-08P-1 (2026A-08P, 2026A-08, BLS2-1x8, BLS2-8) 8
60131 KR2006H-09P-1 (2026A-09P, 2026A-09, BLS2-1x9, BLS2-9) 9
60132 KR2006H-10P-1 (2026A-10P, 2026A-10, BLS2-1x10, BLS2-10) 10
60133 KR2006H-11P-1 (2026A-11P, 2026A-11, BLS2-1x11, BLS2-11) 11
23343 KR2006H-12P-1 (2026A-12P, 2026A-12, BLS2-1x12, BLS2-12) 12
60134 KR2006H-13P-1 (2026A-13P, 2026A-13, BLS2-1x13, BLS2-13) 13
60135 KR2006H-14P-1 (2026A-14P, 2026A-14, BLS2-1x14, BLS2-14) 14
60136 KR2006H-15P-1 (2026A-15P, 2026A-15, BLS2-1x15, BLS2-15) 15
60137 KR2006H-16P-1 (2026A-16P, 2026A-16, BLS2-1x16, BLS2-16) 16
60138 KR2006H-17P-1 (2026A-17P, 2026A-17, BLS2-1x17, BLS2-17) 17
60139 KR2006H-18P-1 (2026A-18P, 2026A-18, BLS2-1x18, BLS2-18) 18
60140 KR2006H-19P-1 (2026A-19P, 2026A-19, BLS2-1x19, BLS2-19) 19
60141 KR2006H-20P-1 (2026A-20P, 2026A-20, BLS2-1x20, BLS2-20) 20

KR2006H-XXP-1 (2026A-XX, BLS2-1xXX) серия, корпуса однорядных розеток на провод, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

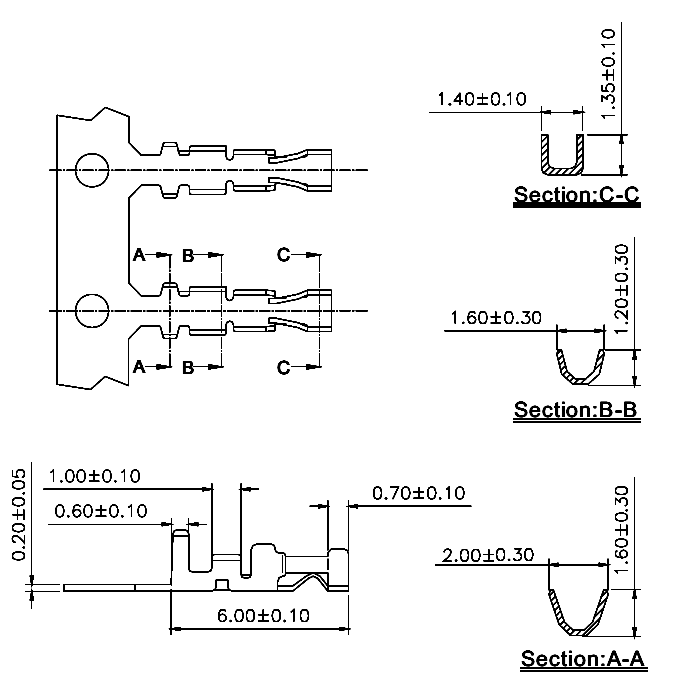

Контакты (терминалы) для данной серии

Фото Код
товара
Марка Сортамент провода
17487 KR2006-TP (SPH-002T) A.W.G.#24...#28
