Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

KR2006H-2xXXP-1 (2026B-XX, BLD2-2xXX) серия

корпуса двухрядных розеток на провод, шаг 2,0x2,0 мм

KR2006H-2xXXP-1 (2026B-XX, BLD2-2xXX) серия, корпуса двухрядных розеток на провод, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

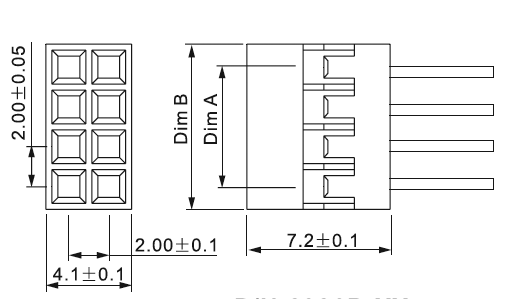

Чертеж
KR2006H-2xXXP-1 (2026B-XX, BLD2-2xXX) серия, корпуса двухрядных розеток на провод, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2026B - 04
1   2

1) серия:
     2026B
2) количество контактов (4...50):
     04: 4 контакта
     06: 6 контактов
     xxx: ...
     50: 50 контактов

Корпуса двухрядных розеток на провод данной серии изготавливаются на фабрике в виде линеек 2x21 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 125 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+85°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение


Код
товара
Марка количество
контактов
60143 KR2006H-2x02P-1 (2026B-04, BLD2-2x2) 2x2
60144 KR2006H-2x03P-1 (2026B-06, BLD2-2x3) 2x3
60145 KR2006H-2x04P-1 (2026B-08, BLD2-2x4) 2x4
60146 KR2006H-2x05P-1 (2026B-10, BLD2-2x5) 2x5
23337 KR2006H-2x06P-1 (2026B-12, BLD2-2x6) 2x6
60147 KR2006H-2x07P-1 (2026B-14, BLD2-2x7) 2x7
60148 KR2006H-2x08P-1 (2026B-16, BLD2-2x8) 2x8
60149 KR2006H-2x09P-1 (2026B-18, BLD2-2x9) 2x9
60150 KR2006H-2x10P-1 (2026B-20, BLD2-2x10) 2x10
60151 KR2006H-2x11P-1 (2026B-22, BLD2-2x11) 2x11
60152 KR2006H-2x12P-1 (2026B-24, BLD2-2x12) 2x12
60153 KR2006H-2x13P-1 (2026B-26, BLD2-2x13) 2x13
60154 KR2006H-2x14P-1 (2026B-28, BLD2-2x14) 2x14
60155 KR2006H-2x15P-1 (2026B-30, BLD2-2x15) 2x15
60156 KR2006H-2x16P-1 (2026B-32, BLD2-2x16) 2x16
60157 KR2006H-2x17P-1 (2026B-34, BLD2-2x17) 2x17
60158 KR2006H-2x18P-1 (2026B-36, BLD2-2x18) 2x18
76280 KR2006H-2x19P-1 (2026B-38, BLD2-2x19) 2x19
60159 KR2006H-2x20P-1 (2026B-40, BLD2-2x20) 2x20
60160 KR2006H-2x21P-1 (2026B-42, BLD2-2x21) 2x21
60161 KR2006H-2x22P-1 (2026B-44, BLD2-2x22) 2x22
60162 KR2006H-2x23P-1 (2026B-46, BLD2-2x23) 2x23
60163 KR2006H-2x24P-1 (2026B-48, BLD2-2x24) 2x24
60142 KR2006H-2x25P-1 (2026B-50, BLD2-2x25) 2x25

KR2006H-2xXXP-1 (2026B-XX, BLD2-2xXX) серия, корпуса двухрядных розеток на провод, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Контакты (терминалы) для данной серии

Фото Код
товара
Марка Сортамент провода
17487 KR2006-TP (SPH-002T) A.W.G.#24...#28



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
