| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2207BR-XXG-SM серия |
розетки прямые двухрядные с боковым входом на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

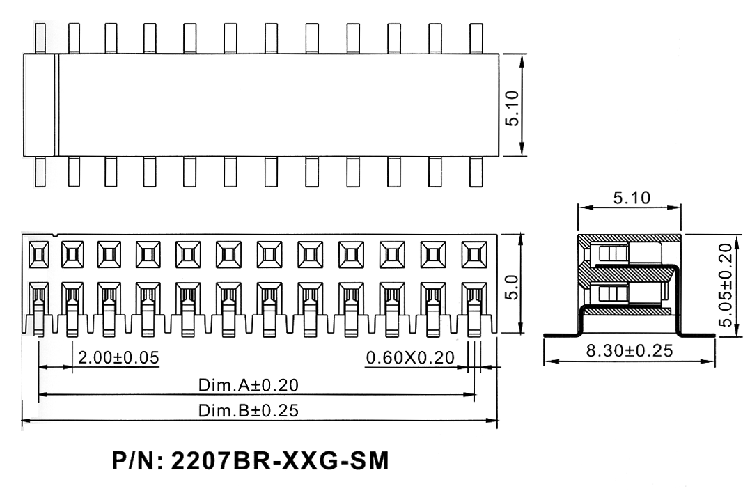

Чертеж
|
| 2207 |
BR |
- |
04 |
G |
- |
SM |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2207
2) изолятор:
BR: боковой вход
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) для поверхностного монтажа:
SM
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

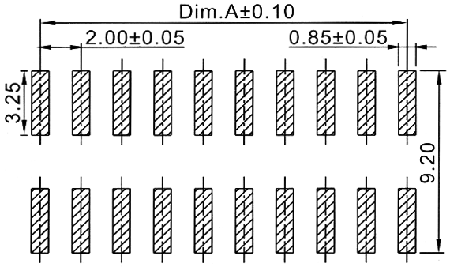

Макет печатной платы
 |
| 80862 |
2207BR-04G-SM |
C6813-04BDGHNTR |
4 |
| 80863 |
2207BR-06G-SM |
C6813-06BDGHNTR |
6 |
| 80864 |
2207BR-08G-SM |
C6813-08BDGHNTR |
8 |
| 80865 |
2207BR-10G-SM |
C6813-10BDGHNTR |
10 |
| 80866 |
2207BR-12G-SM |
C6813-12BDGHNTR |
12 |
| 80867 |
2207BR-14G-SM |
C6813-14BDGHNTR |
14 |
| 80868 |
2207BR-16G-SM |
C6813-16BDGHNTR |
16 |
| 80869 |
2207BR-18G-SM |
C6813-18BDGHNTR |
18 |
| 80870 |
2207BR-20G-SM |
C6813-20BDGHNTR |
20 |
| 80871 |
2207BR-22G-SM |
C6813-22BDGHNTR |
22 |
| 80872 |
2207BR-24G-SM |
C6813-24BDGHNTR |
24 |
| 80873 |
2207BR-26G-SM |
C6813-26BDGHNTR |
26 |
| 80874 |
2207BR-28G-SM |
C6813-28BDGHNTR |
28 |
| 80875 |
2207BR-30G-SM |
C6813-30BDGHNTR |
30 |
| 80876 |
2207BR-32G-SM |
C6813-32BDGHNTR |
32 |
| 80877 |
2207BR-34G-SM |
C6813-34BDGHNTR |
34 |
| 80878 |
2207BR-36G-SM |
C6813-36BDGHNTR |
36 |
| 80879 |
2207BR-38G-SM |
C6813-38BDGHNTR |
38 |
| 80880 |
2207BR-40G-SM |
C6813-40BDGHNTR |
40 |
| 80881 |
2207BR-42G-SM |
C6813-42BDGHNTR |
42 |
|
|
| 80882 |
2207BR-44G-SM |
C6813-44BDGHNTR |
44 |
| 80883 |
2207BR-46G-SM |
C6813-46BDGHNTR |
46 |
| 80884 |
2207BR-48G-SM |
C6813-48BDGHNTR |
48 |
| 80885 |
2207BR-50G-SM |
C6813-50BDGHNTR |
50 |
| 80886 |
2207BR-52G-SM |
C6813-52BDGHNTR |
52 |
| 80887 |
2207BR-54G-SM |
C6813-54BDGHNTR |
54 |
| 80888 |
2207BR-56G-SM |
C6813-56BDGHNTR |
56 |
| 80889 |
2207BR-58G-SM |
C6813-58BDGHNTR |
58 |
| 80890 |
2207BR-60G-SM |
C6813-60BDGHNTR |
60 |
| 80891 |
2207BR-62G-SM |
C6813-62BDGHNTR |
62 |
| 80892 |
2207BR-64G-SM |
C6813-64BDGHNTR |
64 |
| 80893 |
2207BR-66G-SM |
C6813-66BDGHNTR |
66 |
| 80894 |
2207BR-68G-SM |
C6813-68BDGHNTR |
68 |
| 80895 |
2207BR-70G-SM |
C6813-70BDGHNTR |
70 |
| 80896 |
2207BR-72G-SM |
C6813-72BDGHNTR |
72 |
| 80897 |
2207BR-74G-SM |
C6813-74BDGHNTR |
74 |
| 80898 |
2207BR-76G-SM |
C6813-76BDGHNTR |
76 |
| 80899 |
2207BR-78G-SM |
C6813-78BDGHNTR |
78 |
| 80900 |
2207BR-80G-SM |
C6813-80BDGHNTR |
80 |
|
Макет печатной платы
|
|
|
|
|
