Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

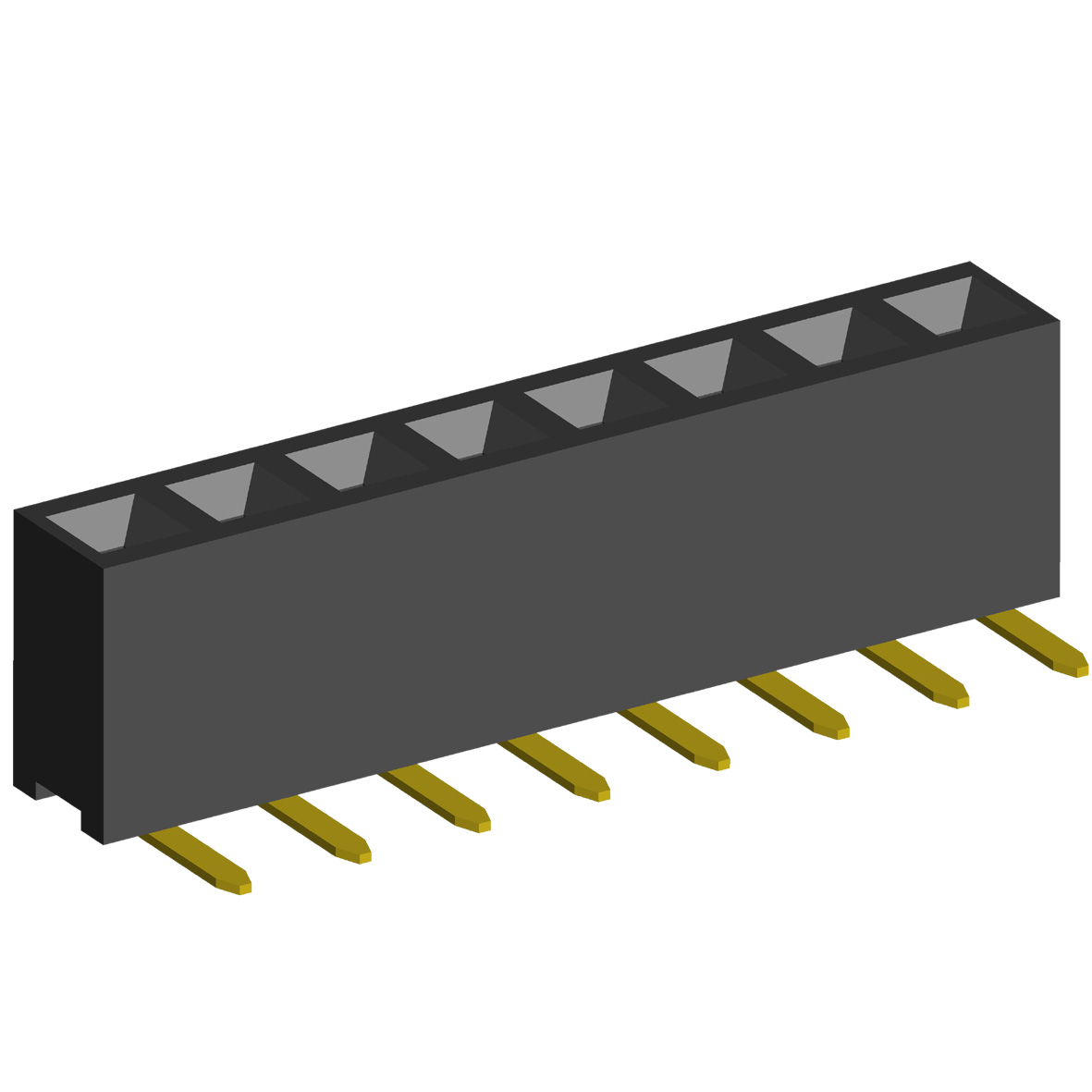

2209R-XXG (PBS2-XXR) серия

розетки угловые однорядные на плату для монтажа в отверстия, шаг 2,0 мм

2209R-XXG (PBS2-XXR) серия, розетки угловые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

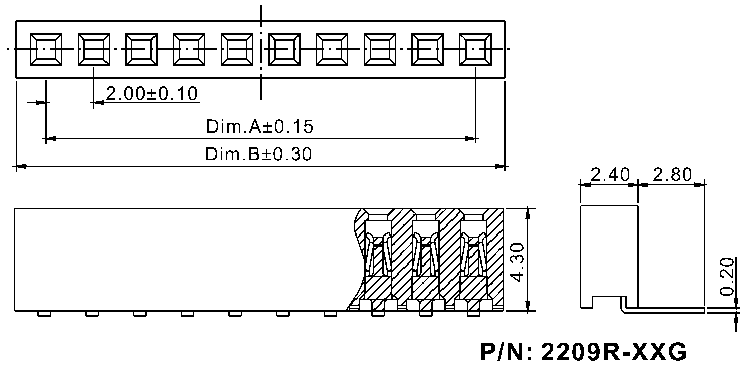

Чертеж
2209R-XXG (PBS2-XXR) серия, розетки угловые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2209 R - 02 G
1 2   3 4

1) серия:
     2209
2) Тип:
     R: угловой
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) Покрытие контактов:
     G: золочение

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

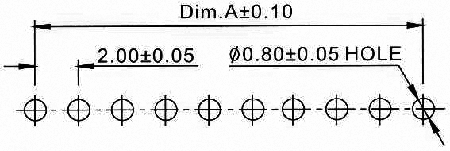

Макет печатной платы


Код
товара
Марка количество
контактов
81061 2209R-02G (PBS2-02R) 2
81062 2209R-03G (PBS2-03R) 3
81063 2209R-04G (PBS2-04R) 4
81064 2209R-05G (PBS2-05R) 5
81065 2209R-06G (PBS2-06R) 6
81066 2209R-07G (PBS2-07R) 7
81067 2209R-08G (PBS2-08R) 8
81068 2209R-09G (PBS2-09R) 9
81069 2209R-10G (PBS2-10R) 10
81070 2209R-11G (PBS2-11R) 11
81071 2209R-12G (PBS2-12R) 12
81072 2209R-13G (PBS2-13R) 13
81073 2209R-14G (PBS2-14R) 14
81074 2209R-15G (PBS2-15R) 15
81075 2209R-16G (PBS2-16R) 16
81076 2209R-17G (PBS2-17R) 17
81077 2209R-18G (PBS2-18R) 18
81078 2209R-19G (PBS2-19R) 19
81079 2209R-20G (PBS2-20R) 20
81080 2209R-21G (PBS2-21R) 21

Код
товара
Марка количество
контактов
81081 2209R-22G (PBS2-22R) 22
81082 2209R-23G (PBS2-23R) 23
81083 2209R-24G (PBS2-24R) 24
81084 2209R-25G (PBS2-25R) 25
81085 2209R-26G (PBS2-26R) 26
81086 2209R-27G (PBS2-27R) 27
81087 2209R-28G (PBS2-28R) 28
81088 2209R-29G (PBS2-29R) 29
81089 2209R-30G (PBS2-30R) 30
81090 2209R-31G (PBS2-31R) 31
81091 2209R-32G (PBS2-32R) 32
81092 2209R-33G (PBS2-33R) 33
81093 2209R-34G (PBS2-34R) 34
81094 2209R-35G (PBS2-35R) 35
81095 2209R-36G (PBS2-36R) 36
81096 2209R-37G (PBS2-37R) 37
81097 2209R-38G (PBS2-38R) 38
81098 2209R-39G (PBS2-39R) 39
81099 2209R-40G (PBS2-40R) 40

2209R-XXG (PBS2-XXR) серия, розетки угловые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

Макет печатной платы
