2210SM-XXG-B1-XXXX-CP серия |
вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0 мм
|

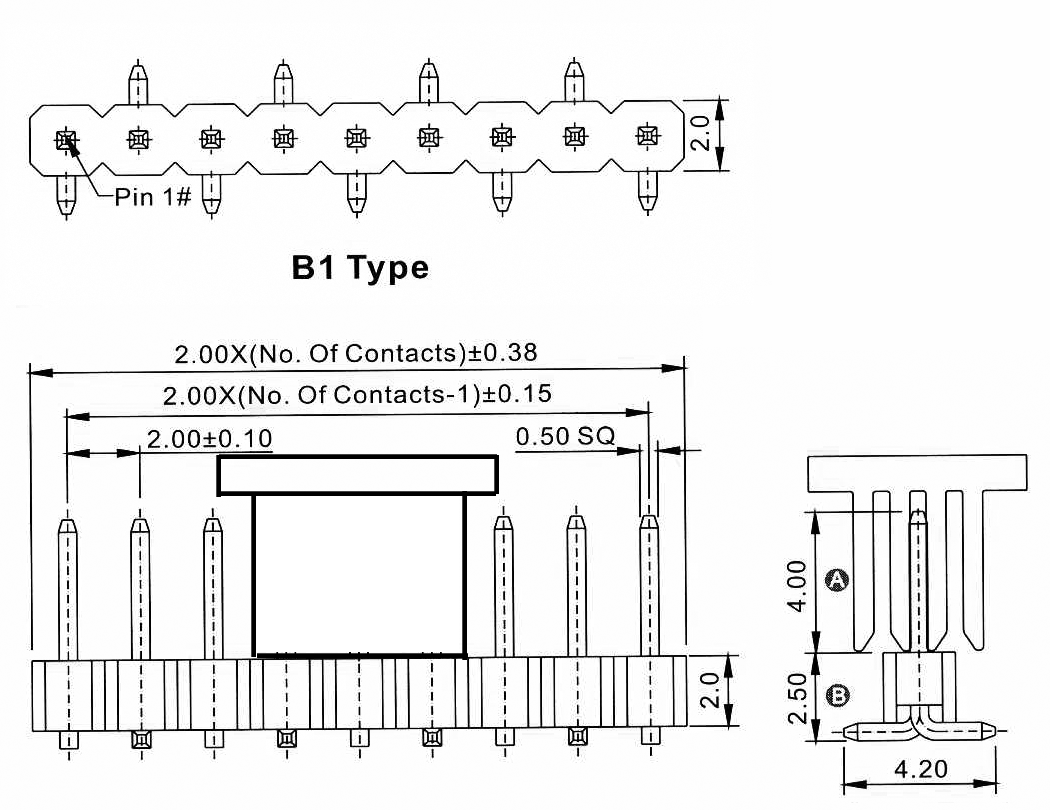

Чертеж
|
| 2210 |
SM |
- |
02 |
G |
- |
B1 |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2210
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм):
XXXX
7) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

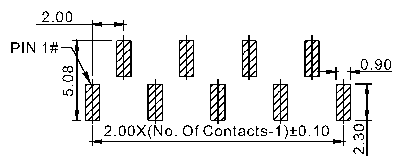

Макет печатной платы
 |
