| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
2210SM-XXG-B2-XXXX-CP серия |
вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0 мм
|

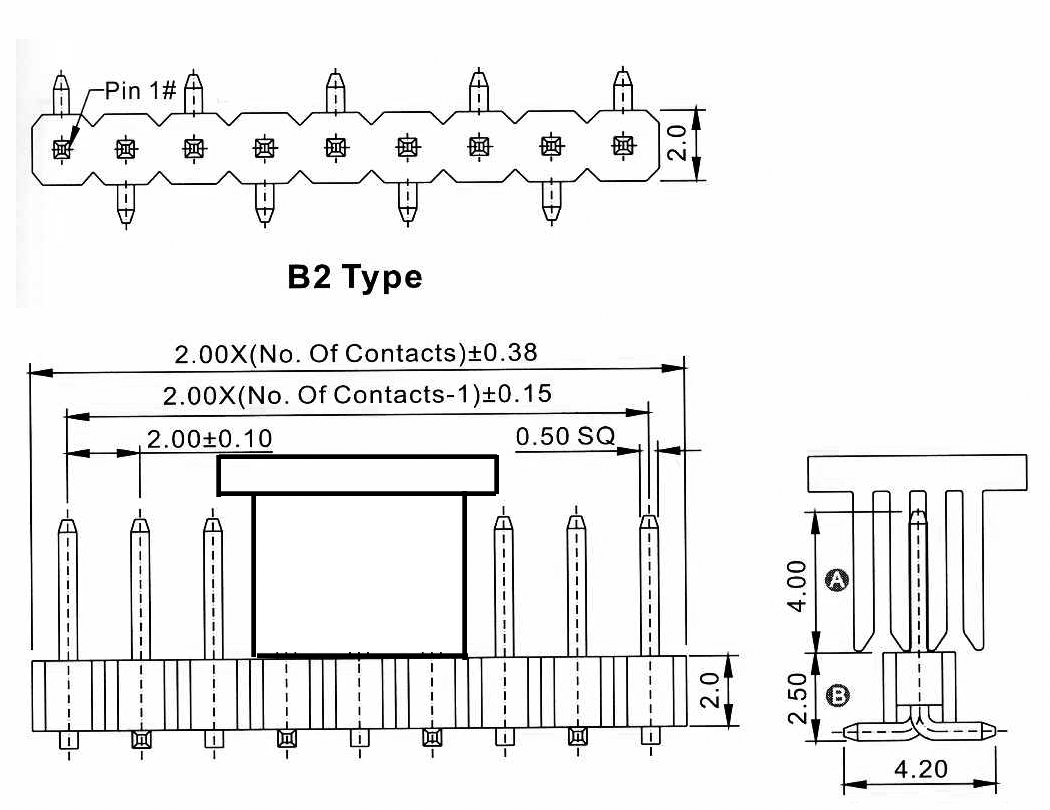

Чертеж
|
| 2210 |
SM |
- |
02 |
G |
- |
B1 |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2210
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм):
XXXX
7) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 80942 |
2210SM-02G-B2-CP |
2 |
| 80943 |
2210SM-03G-B2-CP |
3 |
| 80944 |
2210SM-04G-B2-CP |
4 |
| 80945 |
2210SM-05G-B2-CP |
5 |
| 80946 |
2210SM-06G-B2-CP |
6 |
| 80947 |
2210SM-07G-B2-CP |
7 |
| 80948 |
2210SM-08G-B2-CP |
8 |
| 80949 |
2210SM-09G-B2-CP |
9 |
| 80950 |
2210SM-10G-B2-CP |
10 |
| 80951 |
2210SM-11G-B2-CP |
11 |
| 80952 |
2210SM-12G-B2-CP |
12 |
| 80953 |
2210SM-13G-B2-CP |
13 |
| 80954 |
2210SM-14G-B2-CP |
14 |
| 80955 |
2210SM-15G-B2-CP |
15 |
| 80956 |
2210SM-16G-B2-CP |
16 |
| 80957 |
2210SM-17G-B2-CP |
17 |
| 80958 |
2210SM-18G-B2-CP |
18 |
| 80959 |
2210SM-19G-B2-CP |
19 |
| 80960 |
2210SM-20G-B2-CP |
20 |
| 80961 |
2210SM-21G-B2-CP |
21 |
|
|
| 80962 |
2210SM-22G-B2-CP |
22 |
| 80963 |
2210SM-23G-B2-CP |
23 |
| 80964 |
2210SM-24G-B2-CP |
24 |
| 80965 |
2210SM-25G-B2-CP |
25 |
| 80966 |
2210SM-26G-B2-CP |
26 |
| 80967 |
2210SM-27G-B2-CP |
27 |
| 80968 |
2210SM-28G-B2-CP |
28 |
| 80969 |
2210SM-29G-B2-CP |
29 |
| 80970 |
2210SM-30G-B2-CP |
30 |
| 80971 |
2210SM-31G-B2-CP |
31 |
| 80972 |
2210SM-32G-B2-CP |
32 |
| 80973 |
2210SM-33G-B2-CP |
33 |
| 80974 |
2210SM-34G-B2-CP |
34 |
| 80975 |
2210SM-35G-B2-CP |
35 |
| 80976 |
2210SM-36G-B2-CP |
36 |
| 80977 |
2210SM-37G-B2-CP |
37 |
| 80978 |
2210SM-38G-B2-CP |
38 |
| 80979 |
2210SM-39G-B2-CP |
39 |
| 80980 |
2210SM-40G-B2-CP |
40 |
|
Макет печатной платы
|
|
|
|
|
