2210SMDI-XXG-B2-XXXX серия |
вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 2,0 мм
|

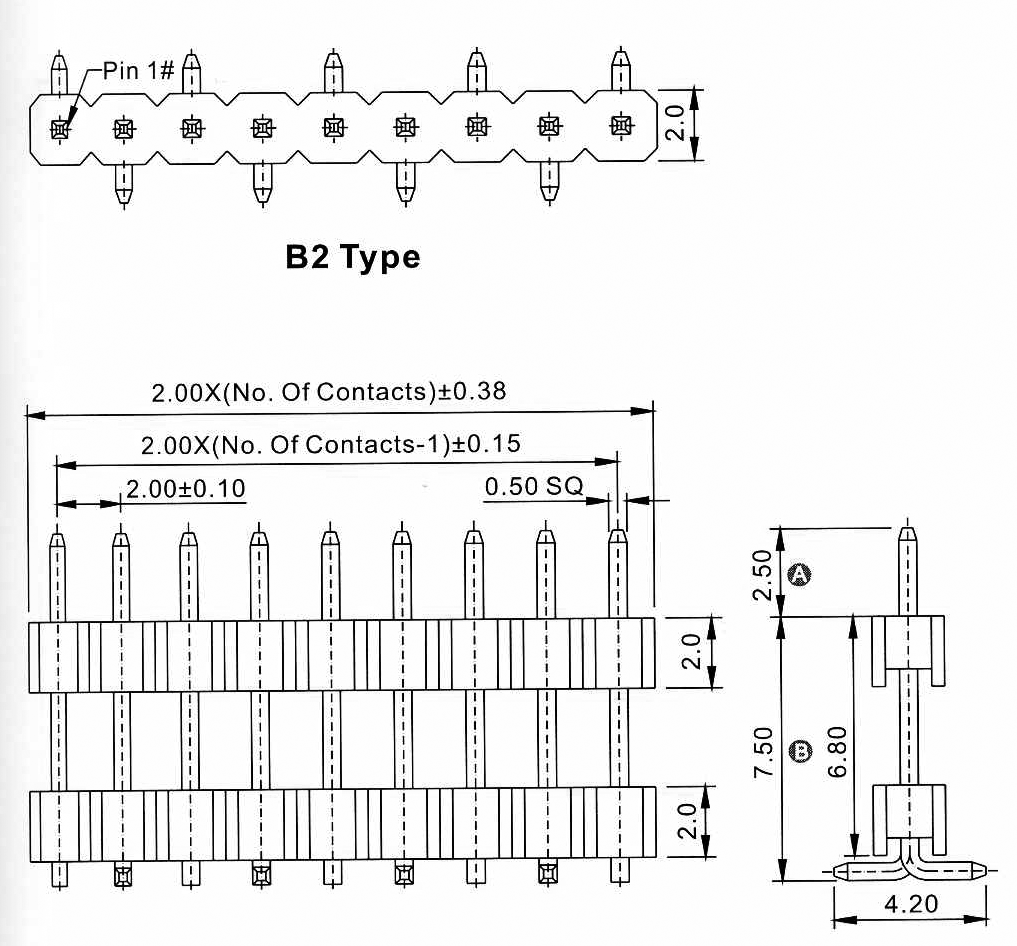

Чертеж
|
| 2210 |
SMDI |
- |
02 |
G |
- |
B1 |
- |
2575 |
- |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
|
1) серия:
2210
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
XXXX
|
|
Вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81022 |
2210SMDI-02G-B2-2575 |
2 |
| 81023 |
2210SMDI-03G-B2-2575 |
3 |
| 81024 |
2210SMDI-04G-B2-2575 |
4 |
| 81025 |
2210SMDI-05G-B2-2575 |
5 |
| 81026 |
2210SMDI-06G-B2-2575 |
6 |
| 81027 |
2210SMDI-07G-B2-2575 |
7 |
| 81028 |
2210SMDI-08G-B2-2575 |
8 |
| 81029 |
2210SMDI-09G-B2-2575 |
9 |
| 81030 |
2210SMDI-10G-B2-2575 |
10 |
| 81031 |
2210SMDI-11G-B2-2575 |
11 |
| 81032 |
2210SMDI-12G-B2-2575 |
12 |
| 81033 |
2210SMDI-13G-B2-2575 |
13 |
| 81034 |
2210SMDI-14G-B2-2575 |
14 |
| 81035 |
2210SMDI-15G-B2-2575 |
15 |
| 81036 |
2210SMDI-16G-B2-2575 |
16 |
| 81037 |
2210SMDI-17G-B2-2575 |
17 |
| 81038 |
2210SMDI-18G-B2-2575 |
18 |
| 81039 |
2210SMDI-19G-B2-2575 |
19 |
| 81040 |
2210SMDI-20G-B2-2575 |
20 |
| 81041 |
2210SMDI-21G-B2-2575 |
21 |
|
|
| 81042 |
2210SMDI-22G-B2-2575 |
22 |
| 81043 |
2210SMDI-23G-B2-2575 |
23 |
| 81044 |
2210SMDI-24G-B2-2575 |
24 |
| 81045 |
2210SMDI-25G-B2-2575 |
25 |
| 81046 |
2210SMDI-26G-B2-2575 |
26 |
| 81047 |
2210SMDI-27G-B2-2575 |
27 |
| 81048 |
2210SMDI-28G-B2-2575 |
28 |
| 81049 |
2210SMDI-29G-B2-2575 |
29 |
| 81050 |
2210SMDI-30G-B2-2575 |
30 |
| 81051 |
2210SMDI-31G-B2-2575 |
31 |
| 81052 |
2210SMDI-32G-B2-2575 |
32 |
| 81053 |
2210SMDI-33G-B2-2575 |
33 |
| 81054 |
2210SMDI-34G-B2-2575 |
34 |
| 81055 |
2210SMDI-35G-B2-2575 |
35 |
| 81056 |
2210SMDI-36G-B2-2575 |
36 |
| 81057 |
2210SMDI-37G-B2-2575 |
37 |
| 81058 |
2210SMDI-38G-B2-2575 |
38 |
| 81059 |
2210SMDI-39G-B2-2575 |
39 |
| 81060 |
2210SMDI-40G-B2-2575 |
40 |
|
Макет печатной платы
|
|
|
|
|
