2208SM-XXG-XXXX-CG серия |
вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0x2,0 мм
|

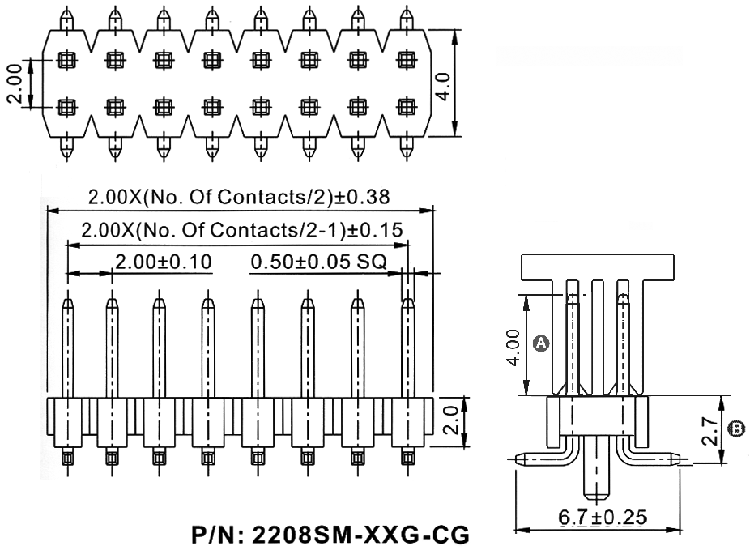

Чертеж
|
| 2208 |
SM |
- |
04 |
G |
- |
XXXX |
- |
CG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2208
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=40мм; B=27мм):
XXXX
6) направляющие в плату и крышка для захвата при автоматическом монтаже:
CG
|
|
Вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

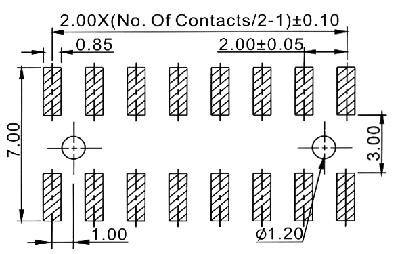

Макет печатной платы
 |
| 81296 |
2208SM-04G-4027-CG |
4 |
| 81297 |
2208SM-06G-4027-CG |
6 |
| 81298 |
2208SM-08G-4027-CG |
8 |
| 81299 |
2208SM-10G-4027-CG |
10 |
| 81300 |
2208SM-12G-4027-CG |
12 |
| 81301 |
2208SM-14G-4027-CG |
14 |
| 81302 |
2208SM-16G-4027-CG |
16 |
| 81303 |
2208SM-18G-4027-CG |
18 |
| 81304 |
2208SM-20G-4027-CG |
20 |
| 81305 |
2208SM-22G-4027-CG |
22 |
| 81306 |
2208SM-24G-4027-CG |
24 |
| 81307 |
2208SM-26G-4027-CG |
26 |
| 81308 |
2208SM-28G-4027-CG |
28 |
| 81309 |
2208SM-30G-4027-CG |
30 |
| 81310 |
2208SM-32G-4027-CG |
32 |
| 81311 |
2208SM-34G-4027-CG |
34 |
| 81312 |
2208SM-36G-4027-CG |
36 |
| 81313 |
2208SM-38G-4027-CG |
38 |
| 81314 |
2208SM-40G-4027-CG |
40 |
| 81315 |
2208SM-42G-4027-CG |
42 |
|
|
| 81316 |
2208SM-44G-4027-CG |
44 |
| 81317 |
2208SM-46G-4027-CG |
46 |
| 81318 |
2208SM-48G-4027-CG |
48 |
| 81319 |
2208SM-50G-4027-CG |
50 |
| 81320 |
2208SM-52G-4027-CG |
52 |
| 81321 |
2208SM-54G-4027-CG |
54 |
| 81322 |
2208SM-56G-4027-CG |
56 |
| 81323 |
2208SM-58G-4027-CG |
58 |
| 81324 |
2208SM-60G-4027-CG |
60 |
| 81325 |
2208SM-62G-4027-CG |
62 |
| 81326 |
2208SM-64G-4027-CG |
64 |
| 81327 |
2208SM-66G-4027-CG |
66 |
| 81328 |
2208SM-68G-4027-CG |
68 |
| 81329 |
2208SM-70G-4027-CG |
70 |
| 81330 |
2208SM-72G-4027-CG |
72 |
| 81331 |
2208SM-74G-4027-CG |
74 |
| 81332 |
2208SM-76G-4027-CG |
76 |
| 81333 |
2208SM-78G-4027-CG |
78 |
| 81334 |
2208SM-80G-4027-CG |
80 |
|
Макет печатной платы
|
|
|
|
|
