2208SM-XXG-XXXX-CP серия |
вилки штыревые открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата, шаг 2,0x2,0 мм
|

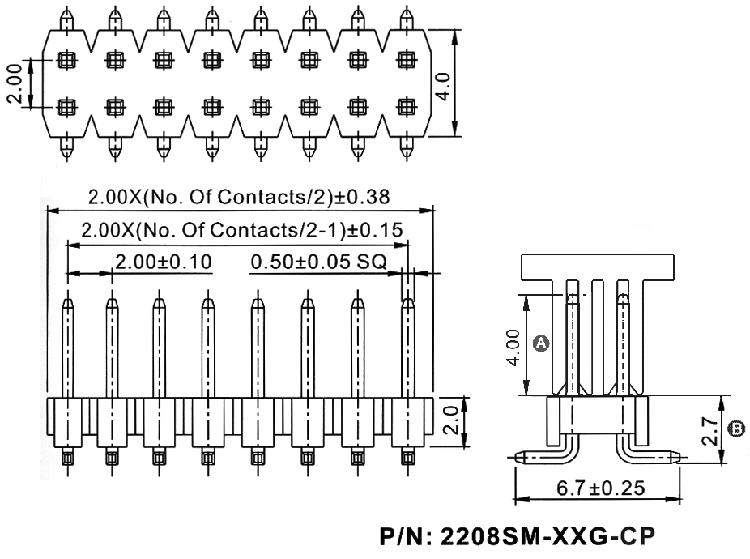

Чертеж
|
| 2208 |
SM |
- |
04 |
G |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2208
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=40мм; B=27мм):
XXXX
6) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки штыревые открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с крышкой для автоматического захвата данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81257 |
2208SM-04G-4027-CP (PLD2-2x2SMD, Molex 87759-0464) |
4 |
| 81258 |
2208SM-06G-4027-CP (PLD2-2x3SMD, Molex 87759-0664) |
6 |
| 81259 |
2208SM-08G-4027-CP (PLD2-2x4SMD, Molex 87759-0864) |
8 |
| 81260 |
2208SM-10G-4027-CP (PLD2-2x5SMD, Molex 87759-1064) |
10 |
| 81261 |
2208SM-12G-4027-CP (PLD2-2x6SMD, Molex 87759-1264) |
12 |
| 81262 |
2208SM-14G-4027-CP (PLD2-2x7SMD, Molex 87759-1464) |
14 |
| 81263 |
2208SM-16G-4027-CP (PLD2-2x8SMD, Molex 87759-1664) |
16 |
| 81264 |
2208SM-18G-4027-CP (PLD2-2x9SMD, Molex 87759-1864) |
18 |
| 81265 |
2208SM-20G-4027-CP (PLD2-2x10SMD, Molex 87759-2064) |
20 |
| 81266 |
2208SM-22G-4027-CP (PLD2-2x11SMD, Molex 87759-2264) |
22 |
| 81267 |
2208SM-24G-4027-CP (PLD2-2x12SMD, Molex 87759-2464) |
24 |
| 81268 |
2208SM-26G-4027-CP (PLD2-2x13SMD, Molex 87759-2664) |
26 |
| 81269 |
2208SM-28G-4027-CP (PLD2-2x14SMD, Molex 87759-2864) |
28 |
| 81270 |
2208SM-30G-4027-CP (PLD2-2x15SMD, Molex 87759-3064) |
30 |
| 81271 |
2208SM-32G-4027-CP (PLD2-2x16SMD, Molex 87759-3264) |
32 |
| 81272 |
2208SM-34G-4027-CP (PLD2-2x17SMD, Molex 87759-3464) |
34 |
| 81273 |
2208SM-36G-4027-CP (PLD2-2x18SMD, Molex 87759-3664) |
36 |
| 81274 |
2208SM-38G-4027-CP (PLD2-2x19SMD, Molex 87759-3864) |
38 |
| 81275 |
2208SM-40G-4027-CP (PLD2-2x20SMD, Molex 87759-4064) |
40 |
| 81276 |
2208SM-42G-4027-CP (PLD2-2x21SMD, Molex 87759-4264) |
42 |
| 81277 |
2208SM-44G-4027-CP (PLD2-2x22SMD, Molex 87759-4464) |
44 |
| 81278 |
2208SM-46G-4027-CP (PLD2-2x23SMD, Molex 87759-4664) |
46 |
| 81279 |
2208SM-48G-4027-CP (PLD2-2x24SMD, Molex 87759-4864) |
48 |
| 81280 |
2208SM-50G-4027-CP (PLD2-2x25SMD, Molex 87759-5064) |
50 |
| 81281 |
2208SM-52G-4027-CP |
52 |
| 81282 |
2208SM-54G-4027-CP |
54 |
| 81283 |
2208SM-56G-4027-CP |
56 |
| 81284 |
2208SM-58G-4027-CP |
58 |
| 81285 |
2208SM-60G-4027-CP |
60 |
| 81286 |
2208SM-62G-4027-CP |
62 |
| 81287 |
2208SM-64G-4027-CP |
64 |
| 81288 |
2208SM-66G-4027-CP |
66 |
| 81289 |
2208SM-68G-4027-CP |
68 |
| 81290 |
2208SM-70G-4027-CP |
70 |
| 81291 |
2208SM-72G-4027-CP |
72 |
| 81292 |
2208SM-74G-4027-CP |
74 |
| 81293 |
2208SM-76G-4027-CP |
76 |
| 81294 |
2208SM-78G-4027-CP |
78 |
| 81295 |
2208SM-80G-4027-CP |
80 |
|
Макет печатной платы
|
|
|
|
|
