2208SMDI-XXG-XXXX-PG серия |
вилки штыревые открытые прямые двухрядные с двойным изолятором с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

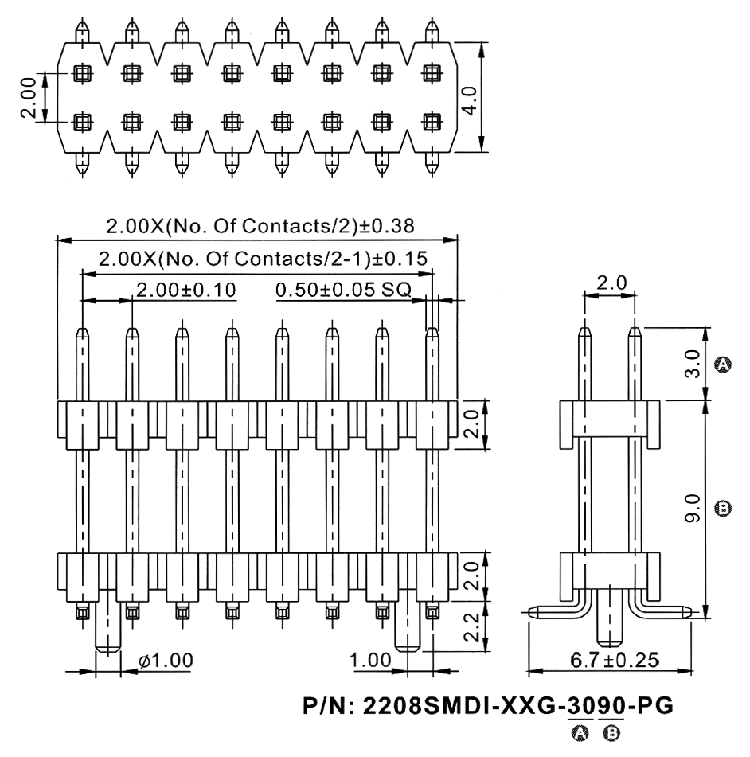

Чертеж
|
| 2208 |
SMDI |
- |
04 |
G |
- |
3090 |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
|
1) серия:
2208
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=30мм; B=90мм):
XXXX
6) направляющие в плату:
PG
|
|
Вилки штыревые открытые прямые двухрядные с двойным изолятором с направляющими на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81335 |
2208SMDI-04G-3090-PG |
4 |
| 81336 |
2208SMDI-06G-3090-PG |
6 |
| 81337 |
2208SMDI-08G-3090-PG |
8 |
| 81338 |
2208SMDI-10G-3090-PG |
10 |
| 81339 |
2208SMDI-12G-3090-PG |
12 |
| 81340 |
2208SMDI-14G-3090-PG |
14 |
| 81341 |
2208SMDI-16G-3090-PG |
16 |
| 81342 |
2208SMDI-18G-3090-PG |
18 |
| 81343 |
2208SMDI-20G-3090-PG |
20 |
| 81344 |
2208SMDI-22G-3090-PG |
22 |
| 81345 |
2208SMDI-24G-3090-PG |
24 |
| 81346 |
2208SMDI-26G-3090-PG |
26 |
| 81347 |
2208SMDI-28G-3090-PG |
28 |
| 81348 |
2208SMDI-30G-3090-PG |
30 |
| 81349 |
2208SMDI-32G-3090-PG |
32 |
| 81350 |
2208SMDI-34G-3090-PG |
34 |
| 81351 |
2208SMDI-36G-3090-PG |
36 |
| 81352 |
2208SMDI-38G-3090-PG |
38 |
| 81353 |
2208SMDI-40G-3090-PG |
40 |
| 81354 |
2208SMDI-42G-3090-PG |
42 |
|
|
| 81355 |
2208SMDI-44G-3090-PG |
44 |
| 81356 |
2208SMDI-46G-3090-PG |
46 |
| 81357 |
2208SMDI-48G-3090-PG |
48 |
| 81358 |
2208SMDI-50G-3090-PG |
50 |
| 81359 |
2208SMDI-52G-3090-PG |
52 |
| 81360 |
2208SMDI-54G-3090-PG |
54 |
| 81361 |
2208SMDI-56G-3090-PG |
56 |
| 81362 |
2208SMDI-58G-3090-PG |
58 |
| 81363 |
2208SMDI-60G-3090-PG |
60 |
| 81364 |
2208SMDI-62G-3090-PG |
62 |
| 81365 |
2208SMDI-64G-3090-PG |
64 |
| 81366 |
2208SMDI-66G-3090-PG |
66 |
| 81367 |
2208SMDI-68G-3090-PG |
68 |
| 81368 |
2208SMDI-70G-3090-PG |
70 |
| 81369 |
2208SMDI-72G-3090-PG |
72 |
| 81370 |
2208SMDI-74G-3090-PG |
74 |
| 81371 |
2208SMDI-76G-3090-PG |
76 |
| 81372 |
2208SMDI-78G-3090-PG |
78 |
| 81373 |
2208SMDI-80G-3090-PG |
80 |
|
Макет печатной платы
|
|
|
|
|
