| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2207SM-XXG-24-PCG серия |
розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм
|

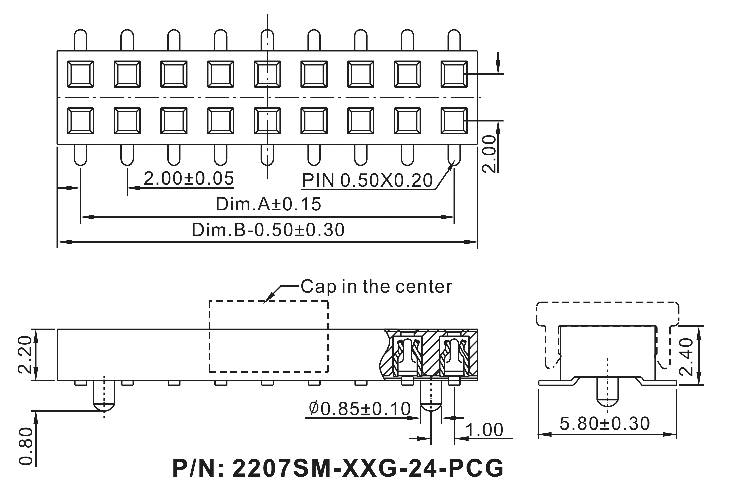

Чертеж
|
| 2207 |
SM |
- |
04 |
G |
- |
24 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2207
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: частичное золочение
5) высота в десятых долях мм = 2,4 мм:
24
6) крышка для автоматического монтажа и направляющие в плату:
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81774 |
2207SM-04G-24-PCG |
4 |
| 81775 |
2207SM-06G-24-PCG |
6 |
| 81776 |
2207SM-08G-24-PCG |
8 |
| 81777 |
2207SM-10G-24-PCG |
10 |
| 81778 |
2207SM-12G-24-PCG |
12 |
| 81779 |
2207SM-14G-24-PCG |
14 |
| 81780 |
2207SM-16G-24-PCG |
16 |
| 81781 |
2207SM-18G-24-PCG |
18 |
| 81782 |
2207SM-20G-24-PCG |
20 |
| 81783 |
2207SM-22G-24-PCG |
22 |
| 81784 |
2207SM-24G-24-PCG |
24 |
| 81785 |
2207SM-26G-24-PCG |
26 |
| 81786 |
2207SM-28G-24-PCG |
28 |
| 81787 |
2207SM-30G-24-PCG |
30 |
| 81788 |
2207SM-32G-24-PCG |
32 |
| 81789 |
2207SM-34G-24-PCG |
34 |
| 81790 |
2207SM-36G-24-PCG |
36 |
| 81791 |
2207SM-38G-24-PCG |
38 |
| 81792 |
2207SM-40G-24-PCG |
40 |
| 81793 |
2207SM-42G-24-PCG |
42 |
|
|
| 81794 |
2207SM-44G-24-PCG |
44 |
| 81795 |
2207SM-46G-24-PCG |
46 |
| 81796 |
2207SM-48G-24-PCG |
48 |
| 81797 |
2207SM-50G-24-PCG |
50 |
| 81798 |
2207SM-52G-24-PCG |
52 |
| 81799 |
2207SM-54G-24-PCG |
54 |
| 81800 |
2207SM-56G-24-PCG |
56 |
| 81801 |
2207SM-58G-24-PCG |
58 |
| 81802 |
2207SM-60G-24-PCG |
60 |
| 81803 |
2207SM-62G-24-PCG |
62 |
| 81804 |
2207SM-64G-24-PCG |
64 |
| 81805 |
2207SM-66G-24-PCG |
66 |
| 81806 |
2207SM-68G-24-PCG |
68 |
| 81807 |
2207SM-70G-24-PCG |
70 |
| 81808 |
2207SM-72G-24-PCG |
72 |
| 81809 |
2207SM-74G-24-PCG |
74 |
| 81810 |
2207SM-76G-24-PCG |
76 |
| 81811 |
2207SM-78G-24-PCG |
78 |
| 81812 |
2207SM-80G-24-PCG |
80 |
|
Макет печатной платы
|
|
|
|
|
