Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм

2207SM-XXG-45-PCP серия

розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм

2207SM-XXG-45-PCP серия, розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

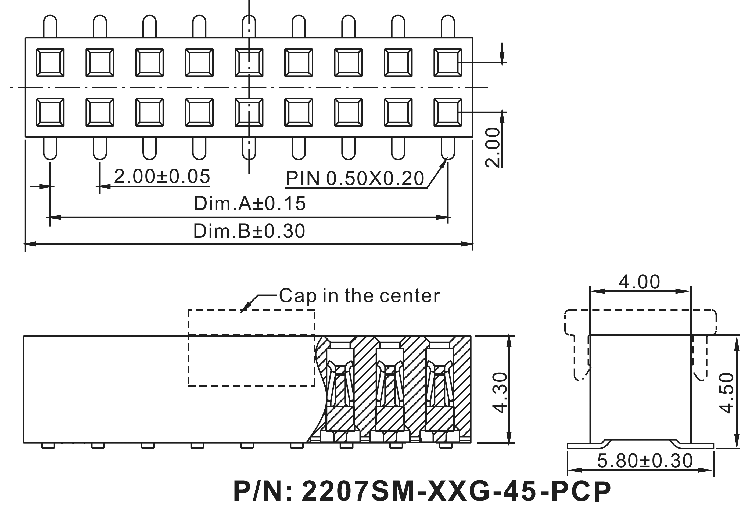

Чертеж

2207	SM	-	04	G	-	45	-	PCP
1	2		3	4		5		6

1) серия:
     2207
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: частичное золочение
5) высота в десятых долях мм = 4,5 мм:
     45
6) крышка для автоматического монтажа:
     PCP

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
81735	2207SM-04G-45-PCP (2x2) (PBD2-04SM)	4
81736	2207SM-06G-45-PCP (2x3) (PBD2-06SM, Molex 78788-0623)	6
81737	2207SM-08G-45-PCP (2x4) (PBD2-08SM, Molex 78788-0823)	8
81738	2207SM-10G-45-PCP (2x5) (PBD2-10SM, Molex 78788-1023)	10
81739	2207SM-12G-45-PCP (2x6) (PBD2-12SM, Molex 78788-1223)	12
81740	2207SM-14G-45-PCP (2x7) (PBD2-14SM, Molex 78788-1423)	14
81741	2207SM-16G-45-PCP (2x8) (PBD2-16SM, Molex 78788-1623)	16
81742	2207SM-18G-45-PCP (2x9) (PBD2-18SM, Molex 78788-1823)	18
81743	2207SM-20G-45-PCP (2x10) (PBD2-20SM, Molex 78788-2023)	20
81744	2207SM-22G-45-PCP (2x11) (PBD2-22SM, Molex 78788-2223)	22
81745	2207SM-24G-45-PCP (2x12) (PBD2-24SM, Molex 78788-2423)	24
81746	2207SM-26G-45-PCP (2x13) (PBD2-26SM, Molex 78788-2623)	26
81747	2207SM-28G-45-PCP (2x14) (PBD2-28SM, Molex 78788-2823)	28
81748	2207SM-30G-45-PCP (2x15) (PBD2-30SM, Molex 78788-3023)	30
81749	2207SM-32G-45-PCP (2x16) (PBD2-32SM, Molex 78788-3223)	32
81750	2207SM-34G-45-PCP (2x17) (PBD2-34SM, Molex 78788-3423)	34
81751	2207SM-36G-45-PCP (2x18) (PBD2-36SM, Molex 78788-3623)	36
81752	2207SM-38G-45-PCP (2x19) (PBD2-38SM, Molex 78788-3823)	38
81753	2207SM-40G-45-PCP (2x20) (PBD2-40SM, Molex 78788-4023)	40
81754	2207SM-42G-45-PCP (2x21) (PBD2-42SM, Molex 78788-4223)	42
81755	2207SM-44G-45-PCP (2x22) (PBD2-44SM, Molex 78788-4423)	44
81756	2207SM-46G-45-PCP (2x23) (PBD2-46SM, Molex 78788-4623)	46
81757	2207SM-48G-45-PCP (2x24) (PBD2-48SM, Molex 78788-4823)	48
81758	2207SM-50G-45-PCP (2x25) (PBD2-50SM, Molex 78788-5023)	50
81759	2207SM-52G-45-PCP (2x26) (PBD2-52SM)	52
81760	2207SM-54G-45-PCP (2x27) (PBD2-54SM)	54
81761	2207SM-56G-45-PCP (2x28) (PBD2-56SM)	56
81762	2207SM-58G-45-PCP (2x29) (PBD2-58SM)	58
81763	2207SM-60G-45-PCP (2x30) (PBD2-60SM)	60
81764	2207SM-62G-45-PCP (2x31) (PBD2-62SM)	62
81765	2207SM-64G-45-PCP (2x32) (PBD2-64SM)	64
81766	2207SM-66G-45-PCP (2x33) (PBD2-66SM)	66
81767	2207SM-68G-45-PCP (2x34) (PBD2-68SM)	68
81768	2207SM-70G-45-PCP (2x35) (PBD2-70SM)	70
81769	2207SM-72G-45-PCP (2x36) (PBD2-72SM)	72
81770	2207SM-74G-45-PCP (2x37) (PBD2-74SM)	74
81771	2207SM-76G-45-PCP (2x38) (PBD2-76SM)	76
81772	2207SM-78G-45-PCP (2x39) (PBD2-78SM)	78
81773	2207SM-80G-45-PCP (2x40) (PBD2-80SM)	80

Макет печатной платы
