2208S-XXG-H15-125 серия |
вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

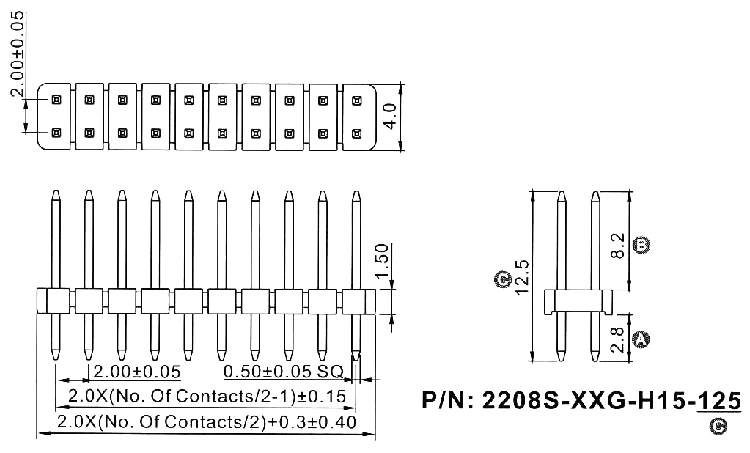

Чертеж
|
| 2208 |
S |
- |
02 |
G |
- |
H15 |
- |
125 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2208
2) изолятор:
S: прямой
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
04: 4 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
CG: частичное золочение
T: лужение
5) высота изолятора в десятых долях мм = 1,5 мм:
H15
6) размер C в десятых долях мм:
125
|
|
Вилки штыревые открытые прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 82322 |
2208S-04G-H15-125 |
4 |
| 82323 |
2208S-06G-H15-125 |
6 |
| 82324 |
2208S-08G-H15-125 |
8 |
| 82325 |
2208S-10G-H15-125 |
10 |
| 82326 |
2208S-12G-H15-125 |
12 |
| 82327 |
2208S-14G-H15-125 |
14 |
| 82328 |
2208S-16G-H15-125 |
16 |
| 82329 |
2208S-18G-H15-125 |
18 |
| 82330 |
2208S-20G-H15-125 |
20 |
| 82331 |
2208S-22G-H15-125 |
22 |
| 82332 |
2208S-24G-H15-125 |
24 |
| 82333 |
2208S-26G-H15-125 |
26 |
| 82334 |
2208S-28G-H15-125 |
28 |
| 82335 |
2208S-30G-H15-125 |
30 |
| 82336 |
2208S-32G-H15-125 |
32 |
| 82337 |
2208S-34G-H15-125 |
34 |
| 82338 |
2208S-36G-H15-125 |
36 |
| 82339 |
2208S-38G-H15-125 |
38 |
| 82340 |
2208S-40G-H15-125 |
40 |
| 82341 |
2208S-42G-H15-125 |
42 |
|
|
| 82342 |
2208S-44G-H15-125 |
44 |
| 82343 |
2208S-46G-H15-125 |
46 |
| 82344 |
2208S-48G-H15-125 |
48 |
| 82345 |
2208S-50G-H15-125 |
50 |
| 82346 |
2208S-52G-H15-125 |
52 |
| 82347 |
2208S-54G-H15-125 |
54 |
| 82348 |
2208S-56G-H15-125 |
56 |
| 82349 |
2208S-58G-H15-125 |
58 |
| 82350 |
2208S-60G-H15-125 |
60 |
| 82351 |
2208S-62G-H15-125 |
62 |
| 82352 |
2208S-64G-H15-125 |
64 |
| 82353 |
2208S-66G-H15-125 |
66 |
| 82354 |
2208S-68G-H15-125 |
68 |
| 82355 |
2208S-70G-H15-125 |
70 |
| 82356 |
2208S-72G-H15-125 |
72 |
| 82357 |
2208S-74G-H15-125 |
74 |
| 82358 |
2208S-76G-H15-125 |
76 |
| 82359 |
2208S-78G-H15-125 |
78 |
| 82360 |
2208S-80G-H15-125 |
80 |
|
Макет печатной платы
|
|
|
|
|
