| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2203PDI-XXG-H15-2200 серия |
вилки штыревые открытые прямые трехрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

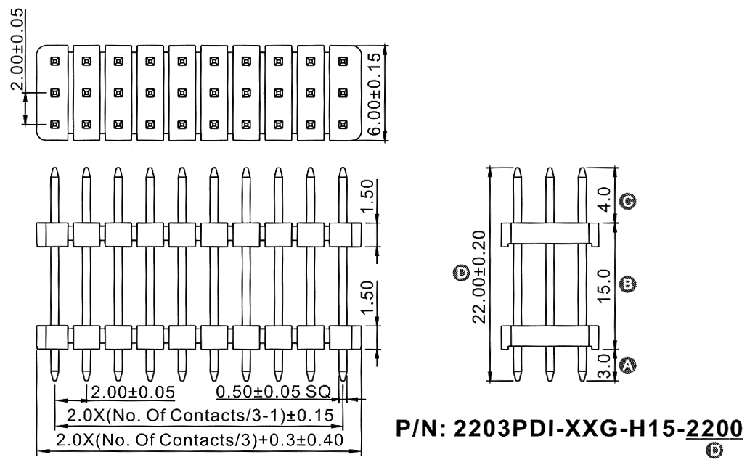

Чертеж
|
| 2203 |
PDI |
- |
006 |
G |
- |
H15 |
- |
2200 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2203
2) изолятор:
PDI: прямой с двойным изолятором
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) высота изолятора в десятых долях мм:
H15: 1,5 мм
6) размер D в сотых долях мм:
2200: 22,0 мм
2660: 26,6 мм
|
|
Вилки штыревые открытые прямые трехрядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

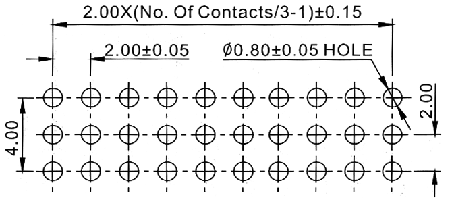

Макет печатной платы
 |
| 65848 |
2203PDI-006G-H15-2200 |
6 |
| 65849 |
2203PDI-009G-H15-2200 |
9 |
| 65850 |
2203PDI-012G-H15-2200 |
12 |
| 65851 |
2203PDI-015G-H15-2200 |
15 |
| 65852 |
2203PDI-018G-H15-2200 |
18 |
| 65853 |
2203PDI-021G-H15-2200 |
21 |
| 65854 |
2203PDI-024G-H15-2200 |
24 |
| 65855 |
2203PDI-027G-H15-2200 |
27 |
| 65856 |
2203PDI-030G-H15-2200 |
30 |
| 65857 |
2203PDI-033G-H15-2200 |
33 |
| 65858 |
2203PDI-036G-H15-2200 |
36 |
| 65859 |
2203PDI-039G-H15-2200 |
39 |
| 65860 |
2203PDI-042G-H15-2200 |
42 |
| 65861 |
2203PDI-045G-H15-2200 |
45 |
| 65862 |
2203PDI-048G-H15-2200 |
48 |
| 71874 |
2203PDI-051G-H15-2200 |
51 |
| 65864 |
2203PDI-054G-H15-2200 |
54 |
| 65865 |
2203PDI-057G-H15-2200 |
57 |
| 71875 |
2203PDI-060G-H15-2200 |
60 |
| 65867 |
2203PDI-063G-H15-2200 |
63 |
|
|
| 65868 |
2203PDI-066G-H15-2200 |
66 |
| 65869 |
2203PDI-069G-H15-2200 |
69 |
| 65870 |
2203PDI-072G-H15-2200 |
72 |
| 65871 |
2203PDI-075G-H15-2200 |
75 |
| 65872 |
2203PDI-078G-H15-2200 |
78 |
| 65873 |
2203PDI-081G-H15-2200 |
81 |
| 65874 |
2203PDI-084G-H15-2200 |
84 |
| 65875 |
2203PDI-087G-H15-2200 |
87 |
| 65876 |
2203PDI-090G-H15-2200 |
90 |
| 65877 |
2203PDI-093G-H15-2200 |
93 |
| 65878 |
2203PDI-096G-H15-2200 |
96 |
| 65879 |
2203PDI-099G-H15-2200 |
99 |
| 65880 |
2203PDI-102G-H15-2200 |
102 |
| 65881 |
2203PDI-105G-H15-2200 |
105 |
| 65882 |
2203PDI-108G-H15-2200 |
108 |
| 65883 |
2203PDI-111G-H15-2200 |
111 |
| 65884 |
2203PDI-114G-H15-2200 |
114 |
| 65885 |
2203PDI-117G-H15-2200 |
117 |
| 65886 |
2203PDI-120G-H15-2200 |
120 |
|
Макет печатной платы
|
|
|
|
|
