2203P-XXXG-H15-125 серия |
вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

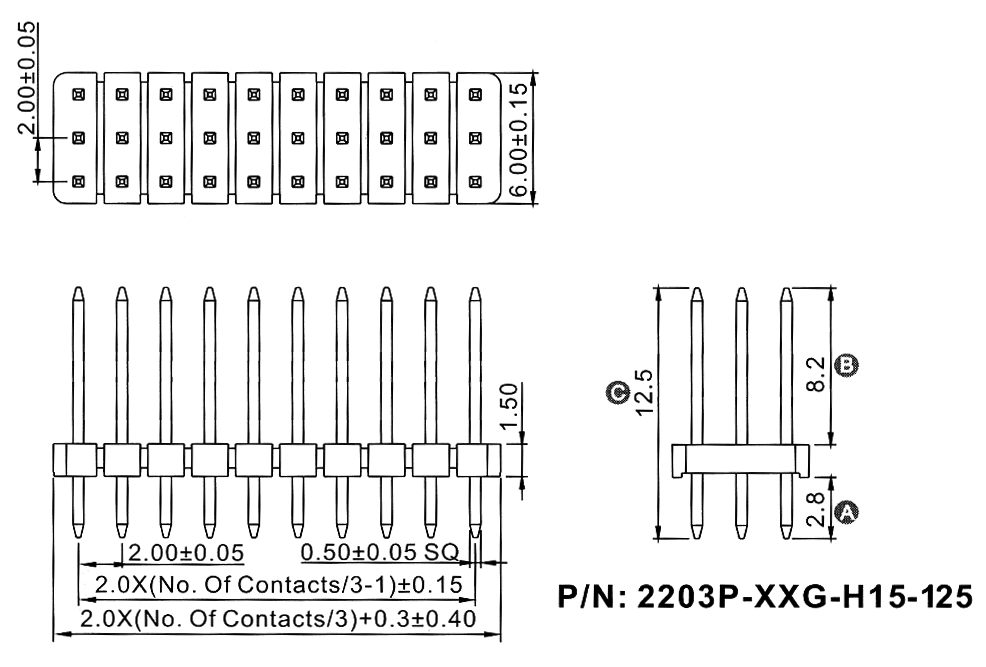

Чертеж
|
| 2203 |
P |
- |
006 |
G |
- |
H15 |
- |
125 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2203
2) изолятор:
P: прямой
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) высота изолятора в десятых долях мм:
H15: 1,5 мм
6) размер C в десятых долях мм:
82: 8,2 мм
125: 12,5 мм
|
|
Вилки штыревые открытые прямые трехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81855 |
2203P-006G-H15-125 |
6 |
| 81856 |
2203P-009G-H15-125 |
9 |
| 81857 |
2203P-012G-H15-125 |
12 |
| 81858 |
2203P-015G-H15-125 |
15 |
| 81859 |
2203P-018G-H15-125 |
18 |
| 81860 |
2203P-021G-H15-125 |
21 |
| 81861 |
2203P-024G-H15-125 |
24 |
| 81862 |
2203P-027G-H15-125 |
27 |
| 81863 |
2203P-030G-H15-125 |
30 |
| 81864 |
2203P-033G-H15-125 |
33 |
| 81865 |
2203P-036G-H15-125 |
36 |
| 81866 |
2203P-039G-H15-125 |
39 |
| 81867 |
2203P-042G-H15-125 |
42 |
| 81868 |
2203P-045G-H15-125 |
45 |
| 81869 |
2203P-048G-H15-125 |
48 |
| 81870 |
2203P-051G-H15-125 |
51 |
| 81871 |
2203P-054G-H15-125 |
54 |
| 81872 |
2203P-057G-H15-125 |
57 |
| 81873 |
2203P-060G-H15-125 |
60 |
| 143384 |
2203P-063G-H15-125 |
63 |
|
|
| 81874 |
2203P-066G-H15-125 |
66 |
| 81875 |
2203P-069G-H15-125 |
69 |
| 81876 |
2203P-072G-H15-125 |
72 |
| 81877 |
2203P-075G-H15-125 |
75 |
| 81878 |
2203P-078G-H15-125 |
78 |
| 81879 |
2203P-081G-H15-125 |
81 |
| 81880 |
2203P-084G-H15-125 |
84 |
| 81881 |
2203P-087G-H15-125 |
87 |
| 81882 |
2203P-090G-H15-125 |
90 |
| 81883 |
2203P-093G-H15-125 |
93 |
| 81884 |
2203P-096G-H15-125 |
96 |
| 81885 |
2203P-099G-H15-125 |
99 |
| 81886 |
2203P-102G-H15-125 |
102 |
| 81887 |
2203P-105G-H15-125 |
105 |
| 81888 |
2203P-108G-H15-125 |
108 |
| 81889 |
2203P-111G-H15-125 |
111 |
| 81890 |
2203P-114G-H15-125 |
114 |
| 81891 |
2203P-117G-H15-125 |
117 |
| 81892 |
2203P-120G-H15-125 |
120 |
|
