2208SM-XXG-XXXX-PG серия

вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм

2208SM-XXG-XXXX-PG серия, вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

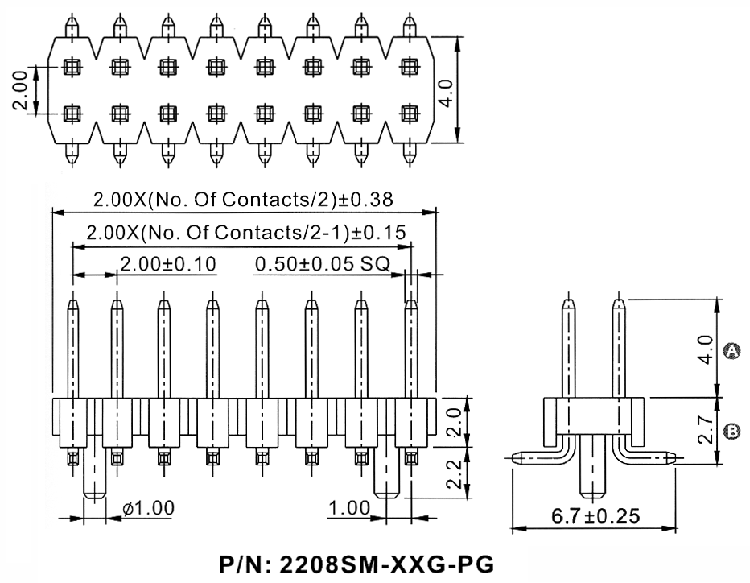

Чертеж
2208SM-XXG-XXXX-PG серия, вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

2208 SM - 04 G - XXXX - PG
1 2   3 4   5   6

1) серия:
     2208
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A и B в десятых долях мм (стандарт: A=40мм; B=27мм):
     XXXX
6) направляющие в плату:
     PG

Вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
66133 2208SM-04G-PG 4
66134 2208SM-06G-PG 6
66135 2208SM-08G-PG 8
66136 2208SM-10G-PG 10
66137 2208SM-12G-PG 12
66138 2208SM-14G-PG 14
66139 2208SM-16G-PG 16
66140 2208SM-18G-PG 18
66141 2208SM-20G-PG 20
66142 2208SM-22G-PG 22
66143 2208SM-24G-PG 24
66144 2208SM-26G-PG 26
66145 2208SM-28G-PG 28
66146 2208SM-30G-PG 30
66147 2208SM-32G-PG 32
66148 2208SM-34G-PG 34
66149 2208SM-36G-PG 36
66150 2208SM-38G-PG 38
66151 2208SM-40G-PG 40

Код
товара
Марка количество
контактов
66152 2208SM-42G-PG 42
66153 2208SM-44G-PG 44
66154 2208SM-46G-PG 46
66155 2208SM-48G-PG 48
66156 2208SM-50G-PG 50
66157 2208SM-52G-PG 52
66158 2208SM-54G-PG 54
66159 2208SM-56G-PG 56
66160 2208SM-58G-PG 58
66161 2208SM-60G-PG 60
66162 2208SM-62G-PG 62
66163 2208SM-64G-PG 64
66164 2208SM-66G-PG 66
66165 2208SM-68G-PG 68
66166 2208SM-70G-PG 70
66167 2208SM-72G-PG 72
66168 2208SM-74G-PG 74
66169 2208SM-76G-PG 76
66170 2208SM-78G-PG 78
66171 2208SM-80G-PG 80

2208SM-XXG-XXXX-PG серия, вилки штыревые открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,0x2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0x2,0 мм

Макет печатной платы
