| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
0520172 серия |
розетки однорядные угловые на плату для монтажа в отверстия с удлиненными выводами, шаг 2,0 мм
|

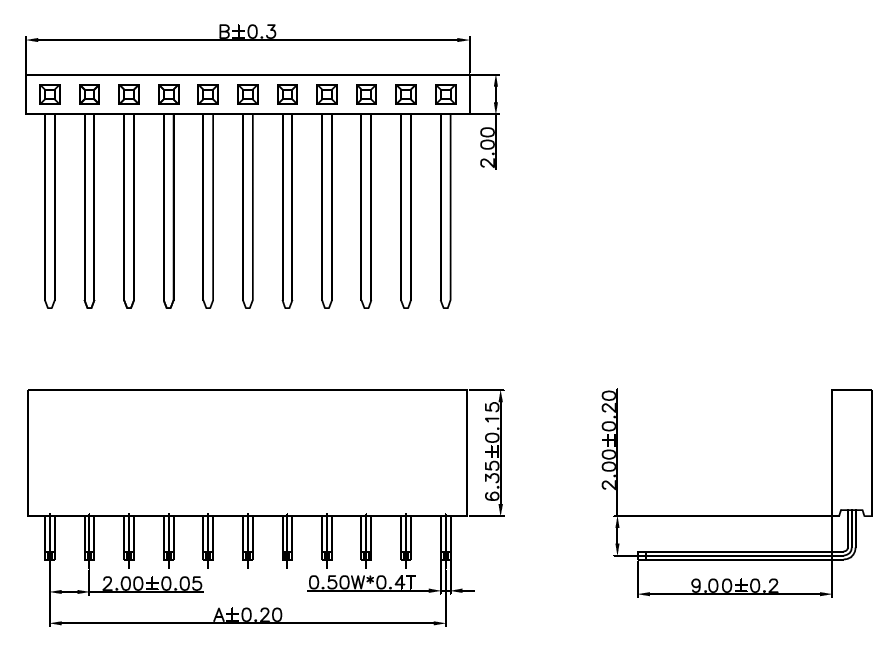

Чертеж
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

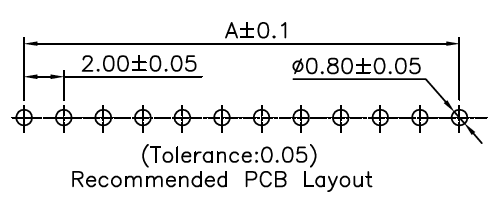

Макет печатной платы
 |
| 45786 |
0520172-020102-098 |
2 |
| 45787 |
0520172-030102-098 |
3 |
| 45788 |
0520172-040102-098 |
4 |
| 45789 |
0520172-050102-098 |
5 |
| 45790 |
0520172-060102-098 |
6 |
| 45791 |
0520172-070102-098 |
7 |
| 45792 |
0520172-080102-098 |
8 |
| 45793 |
0520172-090102-098 |
9 |
| 45794 |
0520172-100102-098 |
10 |
| 45795 |
0520172-110102-098 |
11 |
| 45796 |
0520172-120102-098 |
12 |
| 45797 |
0520172-130102-098 |
13 |
| 45798 |
0520172-140102-098 |
14 |
| 45799 |
0520172-150102-098 |
15 |
| 45800 |
0520172-160102-098 |
16 |
| 45801 |
0520172-170102-098 |
17 |
| 45802 |
0520172-180102-098 |
18 |
| 45803 |
0520172-190102-098 |
19 |
| 45804 |
0520172-200102-098 |
20 |
| 45805 |
0520172-210102-098 |
21 |
|
|
| 45806 |
0520172-220102-098 |
22 |
| 45807 |
0520172-230102-098 |
23 |
| 45808 |
0520172-240102-098 |
24 |
| 45809 |
0520172-250102-098 |
25 |
| 45810 |
0520172-260102-098 |
26 |
| 45811 |
0520172-270102-098 |
27 |
| 45812 |
0520172-280102-098 |
28 |
| 45813 |
0520172-290102-098 |
29 |
| 45814 |
0520172-300102-098 |
30 |
| 45815 |
0520172-310102-098 |
31 |
| 45816 |
0520172-320102-098 |
32 |
| 45817 |
0520172-330102-098 |
33 |
| 45818 |
0520172-340102-098 |
34 |
| 45819 |
0520172-350102-098 |
35 |
| 45820 |
0520172-360102-098 |
36 |
| 45821 |
0520172-370102-098 |
37 |
| 45822 |
0520172-380102-098 |
38 |
| 45823 |
0520172-390102-098 |
39 |
| 45824 |
0520172-400102-098 |
40 |
|
Макет печатной платы
|
|
|
|
|
