KR2006H-2xXXP-2 серия |
корпуса двухрядных розеток с ключом на провод, шаг 2,0x2,0 мм
|

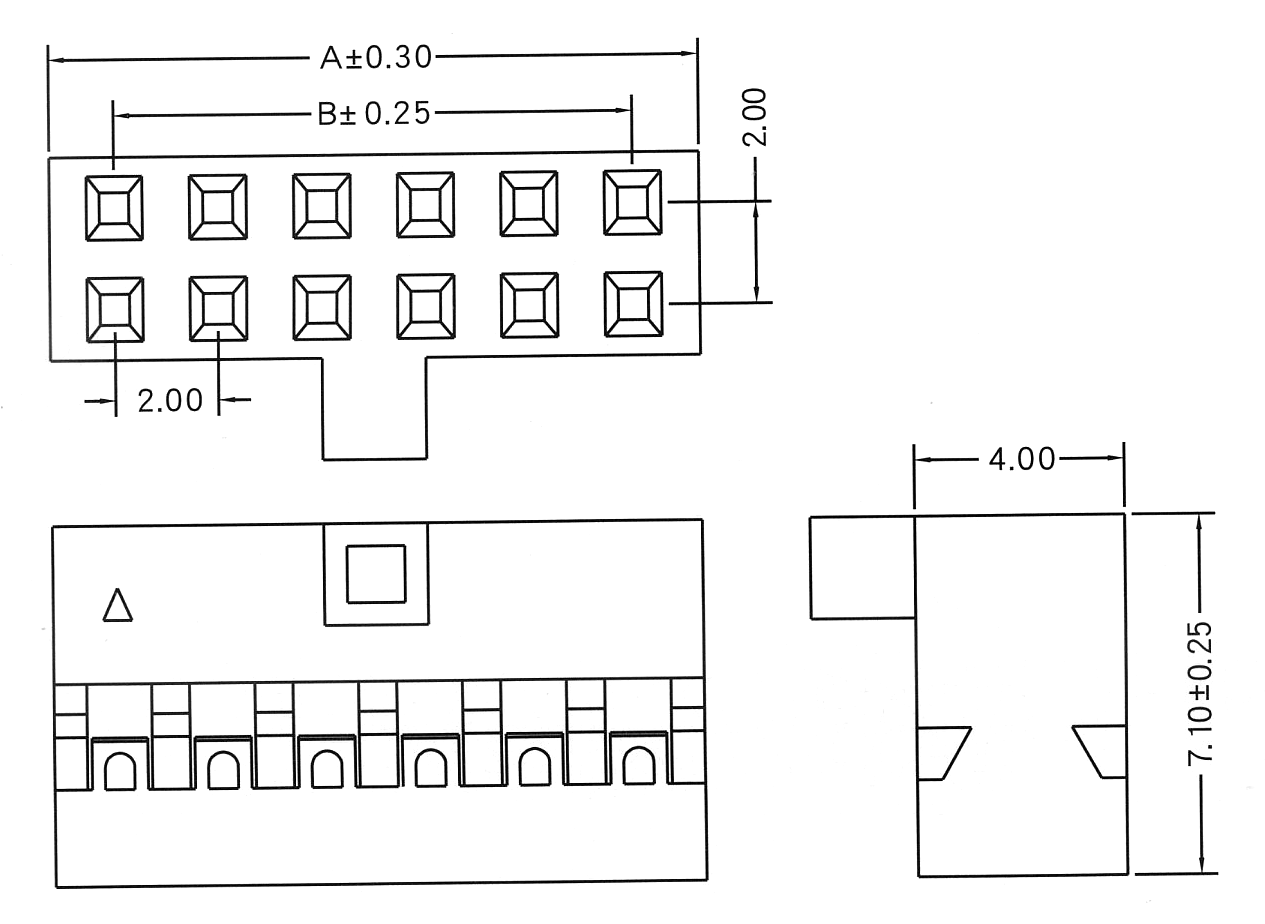

Чертеж
|
|
|
|
1) серия:
KR2006H
2) количество контактов (4...50):
2x2: 4 контакта
2x3: 6 контактов
xxx: ...
50: 50 контактов
|
|
Корпуса двухрядных розеток с ключом на провод данной серии изготавливаются на фабрике в виде линеек 2x21 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 125 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+85°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
Контакты (терминалы) для данной серии
 |
17487 |
KR2006-TP (SPH-002T) |
A.W.G.#24...#28 |
|
|
|
|
|
|
