| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
BL1315-21xxR1-1.5 серия |
вилки штыревые однорядные с двойным изолятором угловые, шаг 2,0 мм
|

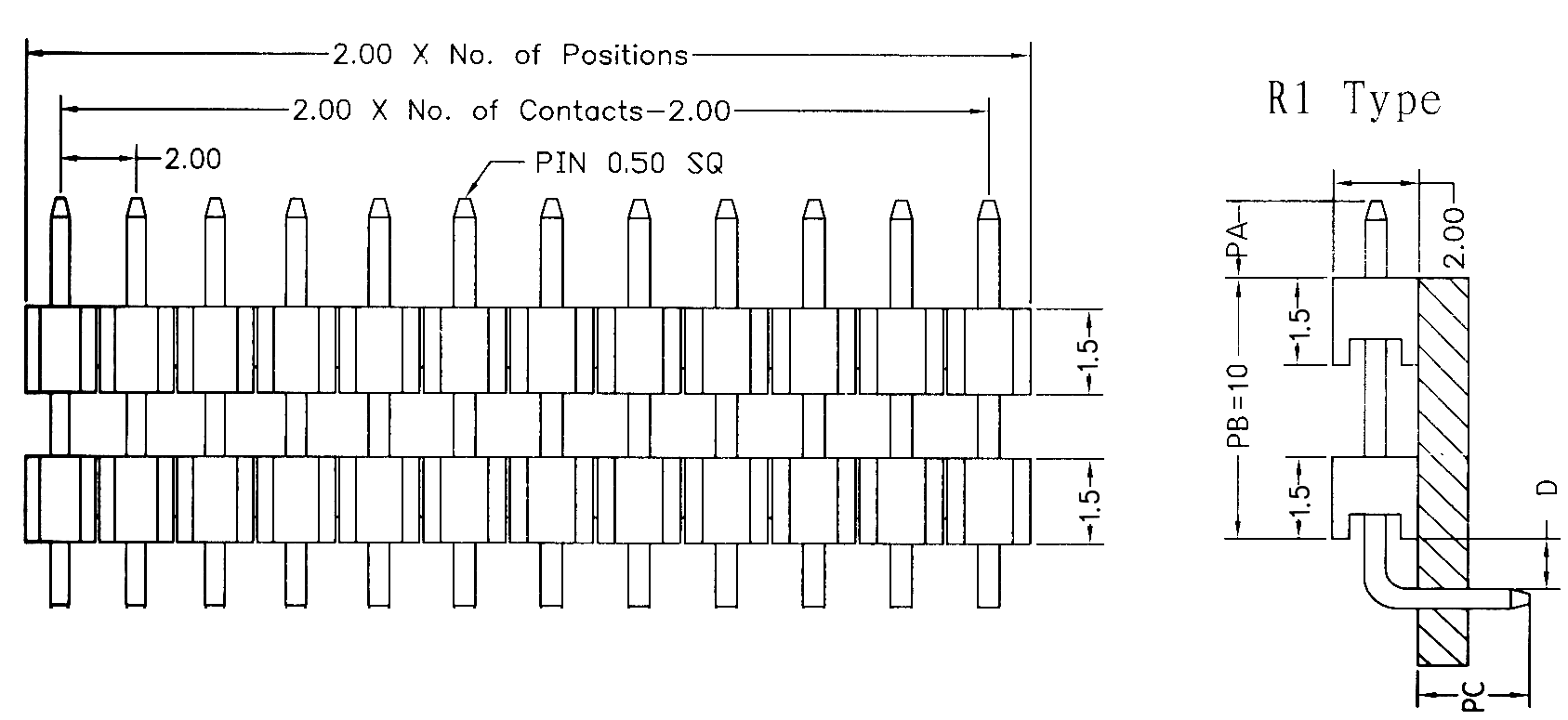

Чертеж
|
| BL1315 |
- |
2 |
1 |
XX |
R |
G |
- |
2807540 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
1: один
4) Количество контактов (1…40):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PA в десятых долях мм:
2807540: (стандарт) PC=2,8мм, D=0,75мм, PA=4,0мм
|
|
Вилки штыревые однорядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 95420 |
BL1315-2101R1-1.5 |
1 |
| 95421 |
BL1315-2102R1-1.5 |
2 |
| 95422 |
BL1315-2103R1-1.5 |
3 |
| 95423 |
BL1315-2104R1-1.5 |
4 |
| 95424 |
BL1315-2105R1-1.5 |
5 |
| 95425 |
BL1315-2106R1-1.5 |
6 |
| 95426 |
BL1315-2107R1-1.5 |
7 |
| 95427 |
BL1315-2108R1-1.5 |
8 |
| 95428 |
BL1315-2109R1-1.5 |
9 |
| 95429 |
BL1315-2110R1-1.5 |
10 |
| 95430 |
BL1315-2111R1-1.5 |
11 |
| 95431 |
BL1315-2112R1-1.5 |
12 |
| 95432 |
BL1315-2113R1-1.5 |
13 |
| 95433 |
BL1315-2114R1-1.5 |
14 |
| 95434 |
BL1315-2115R1-1.5 |
15 |
| 95435 |
BL1315-2116R1-1.5 |
16 |
| 95436 |
BL1315-2117R1-1.5 |
17 |
| 95437 |
BL1315-2118R1-1.5 |
18 |
| 95438 |
BL1315-2119R1-1.5 |
19 |
| 95439 |
BL1315-2120R1-1.5 |
20 |
|
|
| 95440 |
BL1315-2121R1-1.5 |
21 |
| 95441 |
BL1315-2122R1-1.5 |
22 |
| 95442 |
BL1315-2123R1-1.5 |
23 |
| 95443 |
BL1315-2124R1-1.5 |
24 |
| 95444 |
BL1315-2125R1-1.5 |
25 |
| 95445 |
BL1315-2126R1-1.5 |
26 |
| 95446 |
BL1315-2127R1-1.5 |
27 |
| 95447 |
BL1315-2128R1-1.5 |
28 |
| 95448 |
BL1315-2129R1-1.5 |
29 |
| 95449 |
BL1315-2130R1-1.5 |
30 |
| 95450 |
BL1315-2131R1-1.5 |
31 |
| 95451 |
BL1315-2132R1-1.5 |
32 |
| 95452 |
BL1315-2133R1-1.5 |
33 |
| 95453 |
BL1315-2134R1-1.5 |
34 |
| 95454 |
BL1315-2135R1-1.5 |
35 |
| 95455 |
BL1315-2136R1-1.5 |
36 |
| 95456 |
BL1315-2137R1-1.5 |
37 |
| 95457 |
BL1315-2138R1-1.5 |
38 |
| 95458 |
BL1315-2139R1-1.5 |
39 |
| 95459 |
BL1315-2140R1-1.5 |
40 |
|
Макет печатной платы
|
|
|
|
|
