BL1320-21xxR1-2.0 серия |
вилки штыревые однорядные с двойным изолятором угловые, шаг 2,0 мм
|

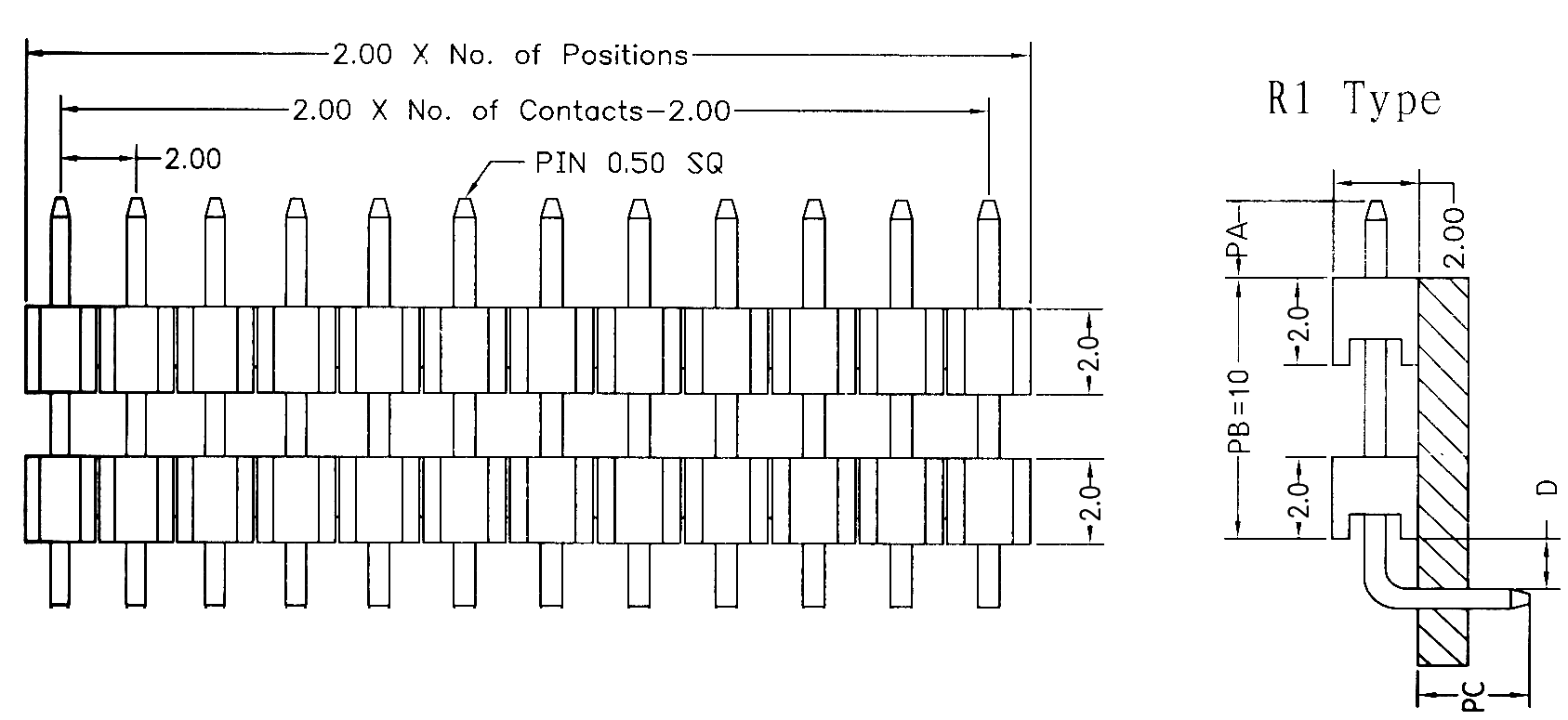

Чертеж
|
| BL1320 |
- |
2 |
1 |
XX |
R |
G |
- |
2807540 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
1: один
4) Количество контактов (1…40):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, D, PA в десятых долях мм:
2807540: (стандарт) PC=2,8мм, D=0,75мм, PA=4,0мм
|
|
Вилки штыревые однорядные с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
