| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
BL1315-11xxZ-PG-1.5 серия |
вилки штыревые однорядные для поверхностного (SMD) монтажа горизонтальные с направляющими в плату, шаг 2,0 мм
|

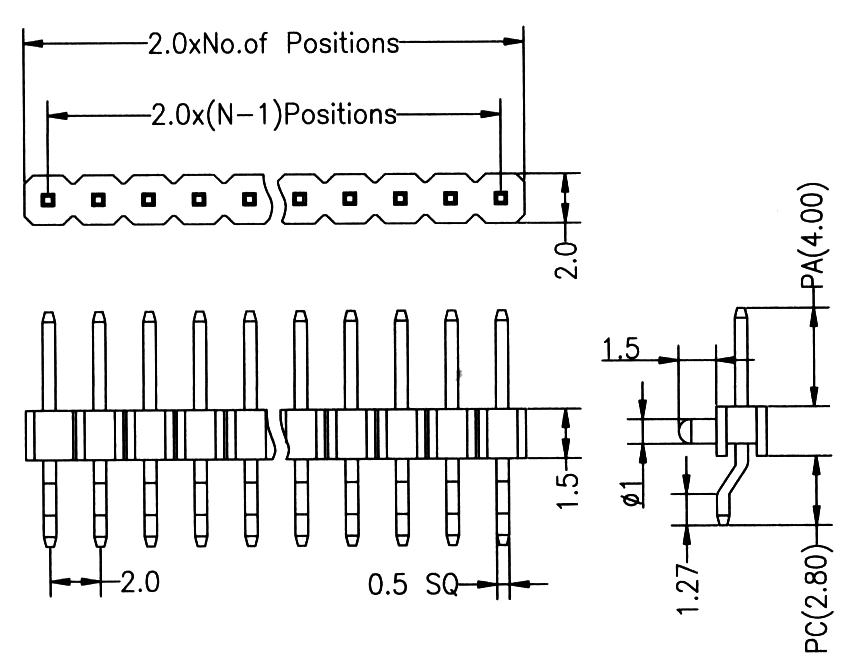

Чертеж
|
| BL1315 |
- |
1 |
1 |
XX |
Z |
G |
- |
2840 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
1: один
3) Количество рядов:
1: один
4) Количество контактов (1…40):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, PA в десятых долях мм:
2840: (стандарт) PC=2,8мм, PA=4,0мм
|
|
Вилки штыревые однорядные для поверхностного (SMD) монтажа горизонтальные с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

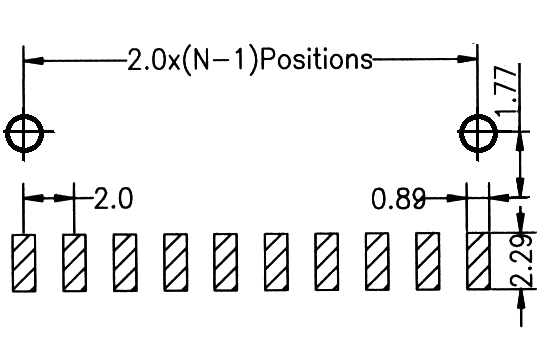

Макет печатной платы
 |
| 95752 |
BL1315-1101Z-PG-1.5 |
1 |
| 95753 |
BL1315-1102Z-PG-1.5 |
2 |
| 95754 |
BL1315-1103Z-PG-1.5 |
3 |
| 95755 |
BL1315-1104Z-PG-1.5 |
4 |
| 95756 |
BL1315-1105Z-PG-1.5 |
5 |
| 95757 |
BL1315-1106Z-PG-1.5 |
6 |
| 95758 |
BL1315-1107Z-PG-1.5 |
7 |
| 95759 |
BL1315-1108Z-PG-1.5 |
8 |
| 95760 |
BL1315-1109Z-PG-1.5 |
9 |
| 95761 |
BL1315-1110Z-PG-1.5 |
10 |
| 95762 |
BL1315-1111Z-PG-1.5 |
11 |
| 95347 |
BL1315-1112Z-PG-1.5 |
12 |
| 95763 |
BL1315-1113Z-PG-1.5 |
13 |
| 95764 |
BL1315-1114Z-PG-1.5 |
14 |
| 95765 |
BL1315-1115Z-PG-1.5 |
15 |
| 95766 |
BL1315-1116Z-PG-1.5 |
16 |
| 95767 |
BL1315-1117Z-PG-1.5 |
17 |
| 95768 |
BL1315-1118Z-PG-1.5 |
18 |
| 95769 |
BL1315-1119Z-PG-1.5 |
19 |
| 96670 |
BL1315-1120Z-PG-1.5 |
20 |
|
|
| 96671 |
BL1315-1121Z-PG-1.5 |
21 |
| 96672 |
BL1315-1122Z-PG-1.5 |
22 |
| 96673 |
BL1315-1123Z-PG-1.5 |
23 |
| 96674 |
BL1315-1124Z-PG-1.5 |
24 |
| 96675 |
BL1315-1125Z-PG-1.5 |
25 |
| 96676 |
BL1315-1126Z-PG-1.5 |
26 |
| 96677 |
BL1315-1127Z-PG-1.5 |
27 |
| 96678 |
BL1315-1128Z-PG-1.5 |
28 |
| 96679 |
BL1315-1129Z-PG-1.5 |
29 |
| 96680 |
BL1315-1130Z-PG-1.5 |
30 |
| 96681 |
BL1315-1131Z-PG-1.5 |
31 |
| 96682 |
BL1315-1132Z-PG-1.5 |
32 |
| 96683 |
BL1315-1133Z-PG-1.5 |
33 |
| 96684 |
BL1315-1134Z-PG-1.5 |
34 |
| 96685 |
BL1315-1135Z-PG-1.5 |
35 |
| 96686 |
BL1315-1136Z-PG-1.5 |
36 |
| 96687 |
BL1315-1137Z-PG-1.5 |
37 |
| 96688 |
BL1315-1138Z-PG-1.5 |
38 |
| 96689 |
BL1315-1139Z-PG-1.5 |
39 |
| 96690 |
BL1315-1140Z-PG-1.5 |
40 |
|
Макет печатной платы
|
|
|
|
|
