| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм |
BL1320-11xxZ-PG-2.0 серия |
вилки штыревые однорядные для поверхностного (SMD) монтажа горизонтальные с направляющими в плату, шаг 2,0 мм
|

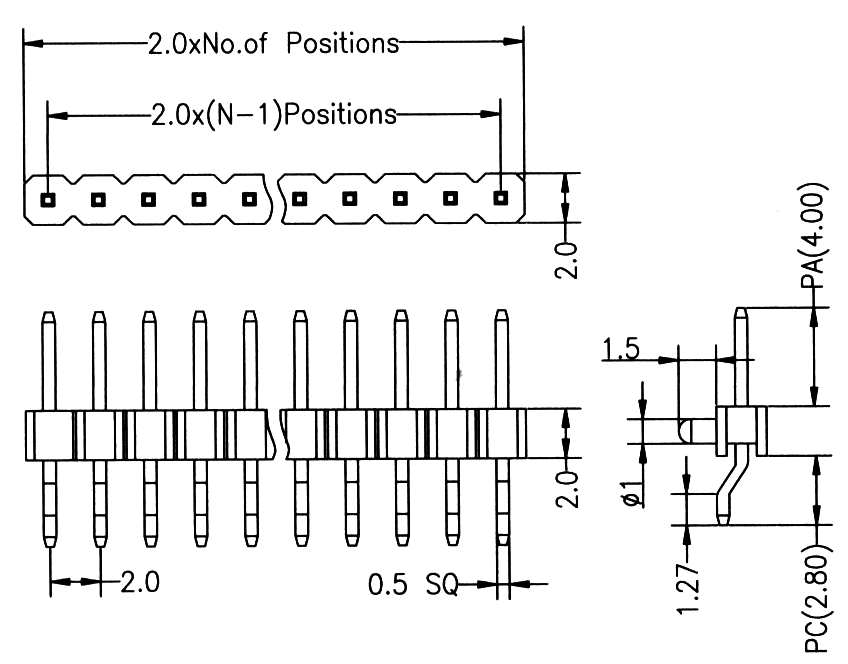

Чертеж
|
| BL1320 |
- |
1 |
1 |
XX |
Z |
G |
- |
2840 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
1: один
3) Количество рядов:
1: один
4) Количество контактов (1…40):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PC, PA в десятых долях мм:
2840: (стандарт) PC=2,8мм, PA=4,0мм
|
|
Вилки штыревые однорядные для поверхностного (SMD) монтажа горизонтальные с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

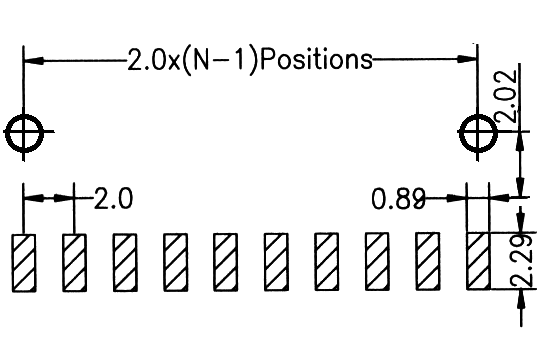

Макет печатной платы
 |
| 96691 |
BL1320-1101Z-PG-2.0 |
1 |
| 96692 |
BL1320-1102Z-PG-2.0 |
2 |
| 96693 |
BL1320-1103Z-PG-2.0 |
3 |
| 96694 |
BL1320-1104Z-PG-2.0 |
4 |
| 96695 |
BL1320-1105Z-PG-2.0 |
5 |
| 96696 |
BL1320-1106Z-PG-2.0 |
6 |
| 96697 |
BL1320-1107Z-PG-2.0 |
7 |
| 96698 |
BL1320-1108Z-PG-2.0 |
8 |
| 96699 |
BL1320-1109Z-PG-2.0 |
9 |
| 96700 |
BL1320-1110Z-PG-2.0 |
10 |
| 96701 |
BL1320-1111Z-PG-2.0 |
11 |
| 96702 |
BL1320-1112Z-PG-2.0 |
12 |
| 96703 |
BL1320-1113Z-PG-2.0 |
13 |
| 96704 |
BL1320-1114Z-PG-2.0 |
14 |
| 96705 |
BL1320-1115Z-PG-2.0 |
15 |
| 96706 |
BL1320-1116Z-PG-2.0 |
16 |
| 96707 |
BL1320-1117Z-PG-2.0 |
17 |
| 96708 |
BL1320-1118Z-PG-2.0 |
18 |
| 96709 |
BL1320-1119Z-PG-2.0 |
19 |
| 96710 |
BL1320-1120Z-PG-2.0 |
20 |
|
|
| 96711 |
BL1320-1121Z-PG-2.0 |
21 |
| 96712 |
BL1320-1122Z-PG-2.0 |
22 |
| 96713 |
BL1320-1123Z-PG-2.0 |
23 |
| 96714 |
BL1320-1124Z-PG-2.0 |
24 |
| 96715 |
BL1320-1125Z-PG-2.0 |
25 |
| 96716 |
BL1320-1126Z-PG-2.0 |
26 |
| 96717 |
BL1320-1127Z-PG-2.0 |
27 |
| 96718 |
BL1320-1128Z-PG-2.0 |
28 |
| 96719 |
BL1320-1129Z-PG-2.0 |
29 |
| 96770 |
BL1320-1130Z-PG-2.0 |
30 |
| 96771 |
BL1320-1131Z-PG-2.0 |
31 |
| 96772 |
BL1320-1132Z-PG-2.0 |
32 |
| 96773 |
BL1320-1133Z-PG-2.0 |
33 |
| 96774 |
BL1320-1134Z-PG-2.0 |
34 |
| 96775 |
BL1320-1135Z-PG-2.0 |
35 |
| 96776 |
BL1320-1136Z-PG-2.0 |
36 |
| 96777 |
BL1320-1137Z-PG-2.0 |
37 |
| 96778 |
BL1320-1138Z-PG-2.0 |
38 |
| 96779 |
BL1320-1139Z-PG-2.0 |
39 |
| 96780 |
BL1320-1140Z-PG-2.0 |
40 |
|
Макет печатной платы
|
|
|
|
|
