| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1320-23xxR1-2.0 серия |
вилки штыревые трехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

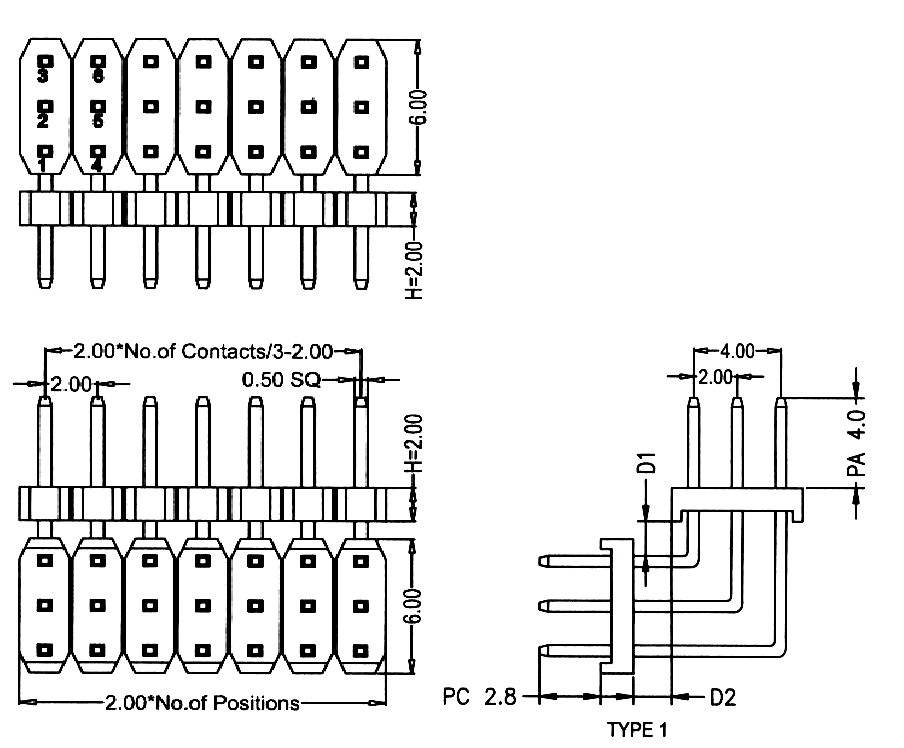

Чертеж
|
| BL1320 |
- |
2 |
3 |
XXX |
R |
G |
- |
40285050 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
3: три
4) Количество контактов (3…120):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PC, D1, D2 в десятых долях мм:
40285050: (стандарт) PA=4,0мм, PC=2,8мм, D1=5,0мм, D2=5,0мм
|
|
Вилки штыревые трехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96980 |
BL1320-23003R1-2.0 |
3 |
| 96981 |
BL1320-23006R1-2.0 |
6 |
| 96982 |
BL1320-23009R1-2.0 |
9 |
| 96983 |
BL1320-23012R1-2.0 |
12 |
| 96984 |
BL1320-23015R1-2.0 |
15 |
| 96985 |
BL1320-23018R1-2.0 |
18 |
| 96986 |
BL1320-23021R1-2.0 |
21 |
| 96987 |
BL1320-23024R1-2.0 |
24 |
| 96988 |
BL1320-23027R1-2.0 |
27 |
| 96989 |
BL1320-23030R1-2.0 |
30 |
| 96990 |
BL1320-23033R1-2.0 |
33 |
| 96991 |
BL1320-23036R1-2.0 |
36 |
| 96992 |
BL1320-23039R1-2.0 |
39 |
| 96993 |
BL1320-23042R1-2.0 |
42 |
| 96994 |
BL1320-23045R1-2.0 |
45 |
| 96995 |
BL1320-23048R1-2.0 |
48 |
| 96996 |
BL1320-23051R1-2.0 |
51 |
| 96997 |
BL1320-23054R1-2.0 |
54 |
| 96998 |
BL1320-23057R1-2.0 |
57 |
| 96999 |
BL1320-23060R1-2.0 |
60 |
|
|
| 97000 |
BL1320-23063R1-2.0 |
63 |
| 97001 |
BL1320-23066R1-2.0 |
66 |
| 97002 |
BL1320-23069R1-2.0 |
69 |
| 97003 |
BL1320-23072R1-2.0 |
72 |
| 97004 |
BL1320-23075R1-2.0 |
75 |
| 97005 |
BL1320-23078R1-2.0 |
78 |
| 97006 |
BL1320-23081R1-2.0 |
81 |
| 97007 |
BL1320-23084R1-2.0 |
84 |
| 97008 |
BL1320-23087R1-2.0 |
87 |
| 97009 |
BL1320-23090R1-2.0 |
90 |
| 97010 |
BL1320-23093R1-2.0 |
93 |
| 97011 |
BL1320-23096R1-2.0 |
96 |
| 97012 |
BL1320-23099R1-2.0 |
99 |
| 97013 |
BL1320-23102R1-2.0 |
102 |
| 97014 |
BL1320-23105R1-2.0 |
105 |
| 97015 |
BL1320-23108R1-2.0 |
108 |
| 97016 |
BL1320-23111R1-2.0 |
111 |
| 97017 |
BL1320-23114R1-2.0 |
114 |
| 97018 |
BL1320-23117R1-2.0 |
117 |
| 97019 |
BL1320-23120R1-2.0 |
120 |
|
Макет печатной платы
|
|
|
|
|
