| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1320-23xxR2-2.0 серия |
вилки штыревые трехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

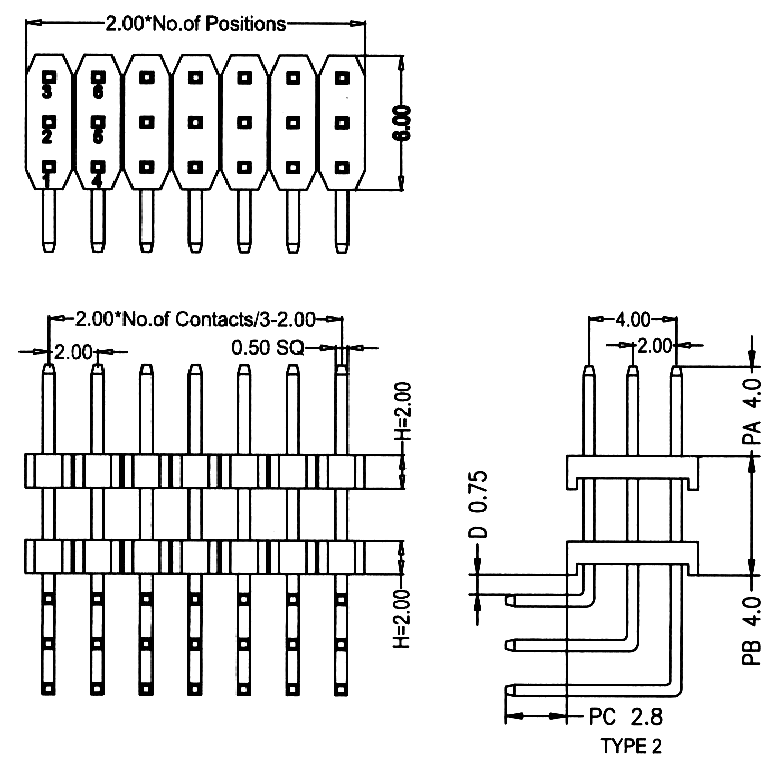

Чертеж
|
| BL1320 |
- |
2 |
3 |
XXX |
R |
G |
- |
404028750 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
3: три
4) Количество контактов (3…120):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, PC, D в десятых долях мм:
404028750: (стандарт) PA=4,0мм, PB=4.0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые трехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97060 |
BL1320-23003R2-2.0 |
3 |
| 97061 |
BL1320-23006R2-2.0 |
6 |
| 97062 |
BL1320-23009R2-2.0 |
9 |
| 97063 |
BL1320-23012R2-2.0 |
12 |
| 97064 |
BL1320-23015R2-2.0 |
15 |
| 97065 |
BL1320-23018R2-2.0 |
18 |
| 97066 |
BL1320-23021R2-2.0 |
21 |
| 97067 |
BL1320-23024R2-2.0 |
24 |
| 97068 |
BL1320-23027R2-2.0 |
27 |
| 97069 |
BL1320-23030R2-2.0 |
30 |
| 97070 |
BL1320-23033R2-2.0 |
33 |
| 97071 |
BL1320-23036R2-2.0 |
36 |
| 97072 |
BL1320-23039R2-2.0 |
39 |
| 97073 |
BL1320-23042R2-2.0 |
42 |
| 97074 |
BL1320-23045R2-2.0 |
45 |
| 97075 |
BL1320-23048R2-2.0 |
48 |
| 97076 |
BL1320-23051R2-2.0 |
51 |
| 97077 |
BL1320-23054R2-2.0 |
54 |
| 97078 |
BL1320-23057R2-2.0 |
57 |
| 97079 |
BL1320-23060R2-2.0 |
60 |
|
|
| 97080 |
BL1320-23063R2-2.0 |
63 |
| 97081 |
BL1320-23066R2-2.0 |
66 |
| 97082 |
BL1320-23069R2-2.0 |
69 |
| 97083 |
BL1320-23072R2-2.0 |
72 |
| 97084 |
BL1320-23075R2-2.0 |
75 |
| 97085 |
BL1320-23078R2-2.0 |
78 |
| 97086 |
BL1320-23081R2-2.0 |
81 |
| 97087 |
BL1320-23084R2-2.0 |
84 |
| 97088 |
BL1320-23087R2-2.0 |
87 |
| 97089 |
BL1320-23090R2-2.0 |
90 |
| 97090 |
BL1320-23093R2-2.0 |
93 |
| 97091 |
BL1320-23096R2-2.0 |
96 |
| 97092 |
BL1320-23099R2-2.0 |
99 |
| 97093 |
BL1320-23102R2-2.0 |
102 |
| 97094 |
BL1320-23105R2-2.0 |
105 |
| 97095 |
BL1320-23108R2-2.0 |
108 |
| 97096 |
BL1320-23111R2-2.0 |
111 |
| 97097 |
BL1320-23114R2-2.0 |
114 |
| 97098 |
BL1320-23117R2-2.0 |
117 |
| 97099 |
BL1320-23120R2-2.0 |
120 |
|
Макет печатной платы
|
|
|
|
|
