BL1320-24xxR1-2.0 серия |
вилки штыревые четырехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

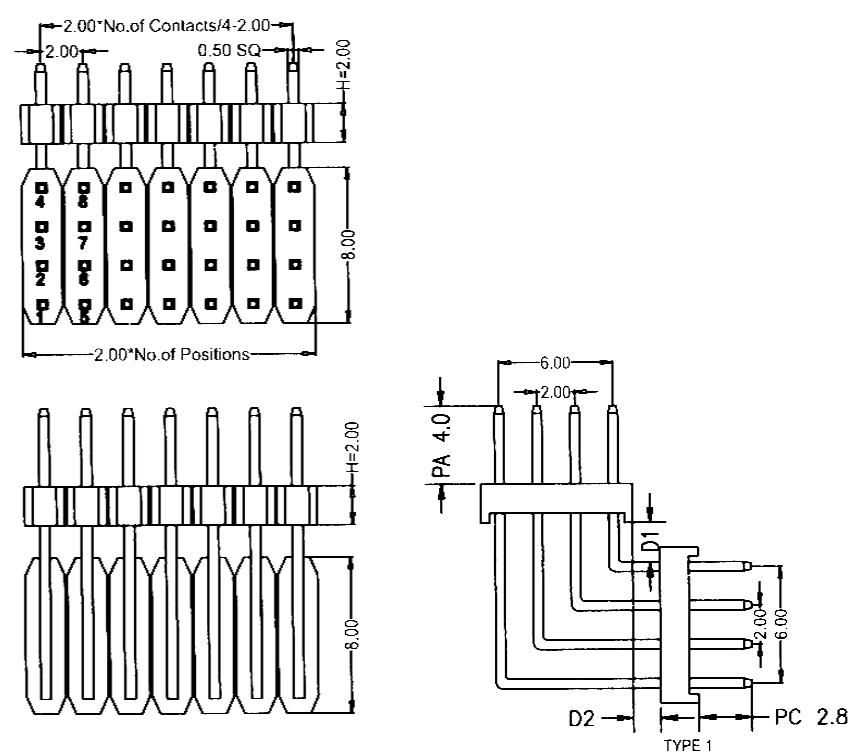

Чертеж
|
| BL1320 |
- |
2 |
4 |
XXX |
R |
G |
- |
40285050 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1320
2) Изолятор:
2: два
3) Количество рядов:
4: четыре
4) Количество контактов (4…160):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PC, D1, D2 в десятых долях мм:
40285050: (стандарт) PA=4,0мм, PC=2,8мм, D1=5,0мм, D2=5,0мм
|
|
Вилки штыревые четырехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97220 |
BL1320-24004R1-2.0 |
4 |
| 97221 |
BL1320-24008R1-2.0 |
8 |
| 97222 |
BL1320-24012R1-2.0 |
12 |
| 97223 |
BL1320-24016R1-2.0 |
16 |
| 97224 |
BL1320-24020R1-2.0 |
20 |
| 97225 |
BL1320-24024R1-2.0 |
24 |
| 97226 |
BL1320-24028R1-2.0 |
28 |
| 97227 |
BL1320-24032R1-2.0 |
32 |
| 97228 |
BL1320-24036R1-2.0 |
36 |
| 97229 |
BL1320-24040R1-2.0 |
40 |
| 97230 |
BL1320-24044R1-2.0 |
44 |
| 97231 |
BL1320-24048R1-2.0 |
48 |
| 97232 |
BL1320-24052R1-2.0 |
52 |
| 97233 |
BL1320-24056R1-2.0 |
56 |
| 97234 |
BL1320-24060R1-2.0 |
60 |
| 97235 |
BL1320-24064R1-2.0 |
64 |
| 97236 |
BL1320-24068R1-2.0 |
68 |
| 97237 |
BL1320-24072R1-2.0 |
72 |
| 97238 |
BL1320-24076R1-2.0 |
76 |
| 97239 |
BL1320-24080R1-2.0 |
80 |
|
|
| 97240 |
BL1320-24084R1-2.0 |
84 |
| 97241 |
BL1320-24088R1-2.0 |
88 |
| 97242 |
BL1320-24092R1-2.0 |
92 |
| 97243 |
BL1320-24096R1-2.0 |
96 |
| 97244 |
BL1320-24100R1-2.0 |
100 |
| 97245 |
BL1320-24104R1-2.0 |
104 |
| 97246 |
BL1320-24108R1-2.0 |
108 |
| 97247 |
BL1320-24112R1-2.0 |
112 |
| 97248 |
BL1320-24116R1-2.0 |
116 |
| 97249 |
BL1320-24120R1-2.0 |
120 |
| 97250 |
BL1320-24124R1-2.0 |
124 |
| 97251 |
BL1320-24128R1-2.0 |
128 |
| 97252 |
BL1320-24132R1-2.0 |
132 |
| 97253 |
BL1320-24136R1-2.0 |
136 |
| 97254 |
BL1320-24140R1-2.0 |
140 |
| 97255 |
BL1320-24144R1-2.0 |
144 |
| 97256 |
BL1320-24148R1-2.0 |
148 |
| 97257 |
BL1320-24152R1-2.0 |
152 |
| 97258 |
BL1320-24156R1-2.0 |
156 |
| 97259 |
BL1320-24160R1-2.0 |
160 |
|
Макет печатной платы
|
|
|
|
|
