| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
BL1315-24xxR2-1.5 серия |
вилки штыревые четырехрядные угловые с двойным изолятором угловые, шаг 2,0x2,0 мм
|

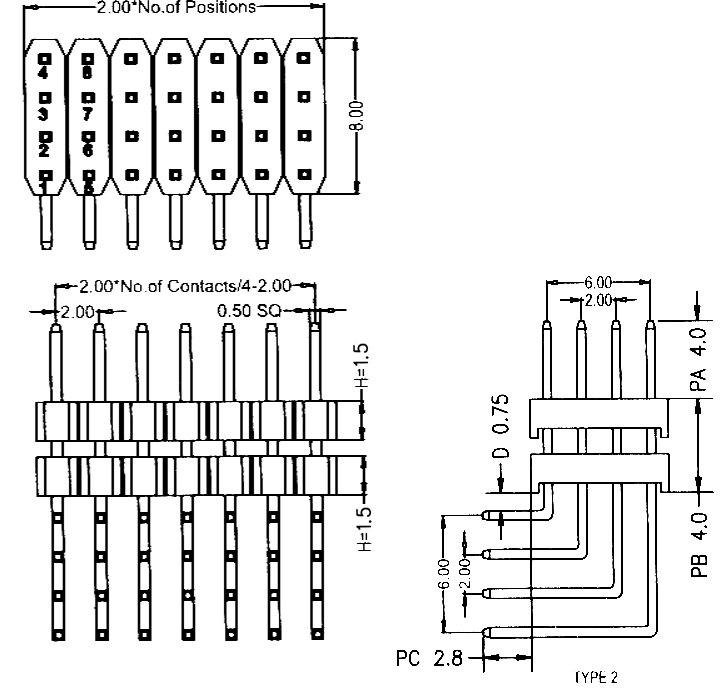

Чертеж
|
| BL1315 |
- |
2 |
4 |
XXX |
R |
G |
- |
404028750 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1315
2) Изолятор:
2: два
3) Количество рядов:
4: четыре
4) Количество контактов (4…160):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, PC, D в десятых долях мм:
404028750: (стандарт) PA=4,0мм, PB=4.0мм, PC=2,8мм, D=0,75мм
|
|
Вилки штыревые четырехрядные угловые с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 97260 |
BL1315-24004R2-1.5 |
4 |
| 97261 |
BL1315-24008R2-1.5 |
8 |
| 97262 |
BL1315-24012R2-1.5 |
12 |
| 97263 |
BL1315-24016R2-1.5 |
16 |
| 97264 |
BL1315-24020R2-1.5 |
20 |
| 97265 |
BL1315-24024R2-1.5 |
24 |
| 97266 |
BL1315-24028R2-1.5 |
28 |
| 97267 |
BL1315-24032R2-1.5 |
32 |
| 97268 |
BL1315-24036R2-1.5 |
36 |
| 97269 |
BL1315-24040R2-1.5 |
40 |
| 97270 |
BL1315-24044R2-1.5 |
44 |
| 97271 |
BL1315-24048R2-1.5 |
48 |
| 97272 |
BL1315-24052R2-1.5 |
52 |
| 97273 |
BL1315-24056R2-1.5 |
56 |
| 97274 |
BL1315-24060R2-1.5 |
60 |
| 97275 |
BL1315-24064R2-1.5 |
64 |
| 97276 |
BL1315-24068R2-1.5 |
68 |
| 97277 |
BL1315-24072R2-1.5 |
72 |
| 97278 |
BL1315-24076R2-1.5 |
76 |
| 97279 |
BL1315-24080R2-1.5 |
80 |
|
|
| 97280 |
BL1315-24084R2-1.5 |
84 |
| 97281 |
BL1315-24088R2-1.5 |
88 |
| 97282 |
BL1315-24092R2-1.5 |
92 |
| 97283 |
BL1315-24096R2-1.5 |
96 |
| 97284 |
BL1315-24100R2-1.5 |
100 |
| 97285 |
BL1315-24104R2-1.5 |
104 |
| 97286 |
BL1315-24108R2-1.5 |
108 |
| 97287 |
BL1315-24112R2-1.5 |
112 |
| 97288 |
BL1315-24116R2-1.5 |
116 |
| 97289 |
BL1315-24120R2-1.5 |
120 |
| 97290 |
BL1315-24124R2-1.5 |
124 |
| 97291 |
BL1315-24128R2-1.5 |
128 |
| 97292 |
BL1315-24132R2-1.5 |
132 |
| 97293 |
BL1315-24136R2-1.5 |
136 |
| 97294 |
BL1315-24140R2-1.5 |
140 |
| 97295 |
BL1315-24144R2-1.5 |
144 |
| 97296 |
BL1315-24148R2-1.5 |
148 |
| 97297 |
BL1315-24152R2-1.5 |
152 |
| 97298 |
BL1315-24156R2-1.5 |
156 |
| 97299 |
BL1315-24160R2-1.5 |
160 |
|
Макет печатной платы
|
|
|
|
|
