| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-03-2xXX серия |
|
гнезда цанговые прямые двухрядные для выводного монтажа, шаг 2,54x2,54 мм
|

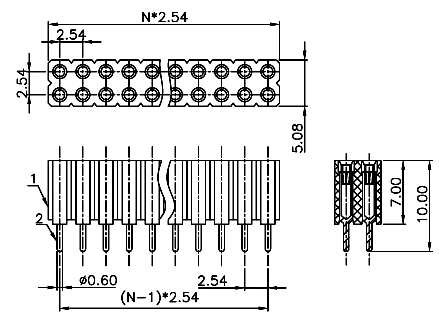

Чертеж
Разметка платы
|
| DS1002-03 |
1 |
40 |
1 |
3 |
| 1 |
2 |
3 |
4 |
5 |
1) Серия:
DS1002-03
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 163422 |
DS1002-03-2x016T1F6 |
6803S-01-70 |
2x1 |
| 163423 |
DS1002-03-2x026T1F6 |
6803S-02-70 |
2x2 |
| 163424 |
DS1002-03-2x036T1F6 |
6803S-03-70 |
2x3 |
| 163425 |
DS1002-03-2x046T1F6 |
6803S-04-70 |
2x4 |
| 163426 |
DS1002-03-2x056T1F6 |
6803S-05-70 |
2x5 |
| 163427 |
DS1002-03-2x066T1F6 |
6803S-06-70 |
2x6 |
| 163428 |
DS1002-03-2x076T1F6 |
6803S-07-70 |
2x7 |
| 163429 |
DS1002-03-2x086T1F6 |
6803S-08-70 |
2x8 |
| 163430 |
DS1002-03-2x096T1F6 |
6803S-09-70 |
2x9 |
| 163431 |
DS1002-03-2x106T1F6 |
6803S-10-70 |
2x10 |
| 163432 |
DS1002-03-2x116T1F6 |
6803S-11-70 |
2x11 |
| 163433 |
DS1002-03-2x126T1F6 |
6803S-12-70 |
2x12 |
| 163434 |
DS1002-03-2x136T1F6 |
6803S-13-70 |
2x13 |
| 163435 |
DS1002-03-2x146T1F6 |
6803S-14-70 |
2x14 |
| 163436 |
DS1002-03-2x156T1F6 |
6803S-15-70 |
2x15 |
| 163437 |
DS1002-03-2x166T1F6 |
6803S-16-70 |
2x16 |
| 163438 |
DS1002-03-2x176T1F6 |
6803S-17-70 |
2x17 |
| 163439 |
DS1002-03-2x186T1F6 |
6803S-18-70 |
2x18 |
| 163440 |
DS1002-03-2x196T1F6 |
6803S-19-70 |
2x19 |
| 163441 |
DS1002-03-2x206T1F6 |
6803S-20-70 |
2x20 |
| 163442 |
DS1002-03-2x216T1F6 |
6803S-21-70 |
2x21 |
| 163443 |
DS1002-03-2x226T1F6 |
6803S-22-70 |
2x22 |
| 163444 |
DS1002-03-2x236T1F6 |
6803S-23-70 |
2x23 |
| 163445 |
DS1002-03-2x246T1F6 |
6803S-24-70 |
2x24 |
| 163446 |
DS1002-03-2x256T1F6 |
6803S-25-70 |
2x25 |
| 163447 |
DS1002-03-2x266T1F6 |
6803S-26-70 |
2x26 |
| 163448 |
DS1002-03-2x276T1F6 |
6803S-27-70 |
2x27 |
| 163449 |
DS1002-03-2x286T1F6 |
6803S-28-70 |
2x28 |
| 163450 |
DS1002-03-2x296T1F6 |
6803S-29-70 |
2x29 |
| 163451 |
DS1002-03-2x306T1F6 |
6803S-30-70 |
2x30 |
| 163452 |
DS1002-03-2x316T1F6 |
6803S-31-70 |
2x31 |
| 163453 |
DS1002-03-2x326T1F6 |
6803S-32-70 |
2x32 |
| 163454 |
DS1002-03-2x336T1F6 |
6803S-33-70 |
2x33 |
| 163455 |
DS1002-03-2x346T1F6 |
6803S-34-70 |
2x34 |
| 163456 |
DS1002-03-2x356T1F6 |
6803S-35-70 |
2x35 |
| 163457 |
DS1002-03-2x366T1F6 |
6803S-36-70 |
2x36 |
| 163458 |
DS1002-03-2x376T1F6 |
6803S-37-70 |
2x37 |
| 163459 |
DS1002-03-2x386T1F6 |
6803S-38-70 |
2x38 |
| 163460 |
DS1002-03-2x396T1F6 |
6803S-39-70 |
2x39 |
| 163461 |
DS1002-03-2x406T1F6 |
6803S-40-70 |
2x40 |
Разметка платы
|
|
|
|
|
