| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-02-1xXX серия |
|
гнезда цанговые прямые однорядные для выводного монтажа, шаг 2,00 мм
|

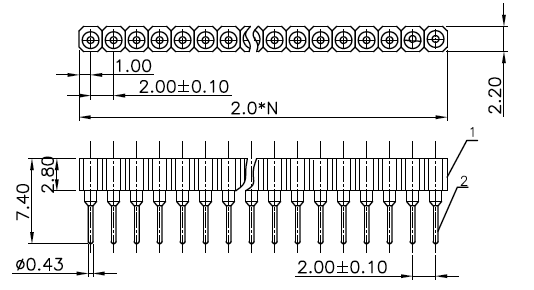

Чертеж
Разметка платы
|
| DS1002-02 |
1 |
* |
40 |
B |
T1 |
F6 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-02
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип зажима:
B: 6 лепестков
5) Покрытие выводов:
T1: лужение
6) Покрытие гнезд:
T1: лужение
F6: золочение 3µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 163302 |
DS1002-02-1x016T1F6 |
6831S-01 |
1 |
| 163303 |
DS1002-02-1x026T1F6 |
6831S-02 |
2 |
| 163304 |
DS1002-02-1x036T1F6 |
6831S-03 |
3 |
| 163305 |
DS1002-02-1x046T1F6 |
6831S-04 |
4 |
| 163306 |
DS1002-02-1x056T1F6 |
6831S-05 |
5 |
| 163307 |
DS1002-02-1x066T1F6 |
6831S-06 |
6 |
| 163308 |
DS1002-02-1x076T1F6 |
6831S-07 |
7 |
| 163309 |
DS1002-02-1x086T1F6 |
6831S-08 |
8 |
| 163310 |
DS1002-02-1x096T1F6 |
6831S-09 |
9 |
| 163311 |
DS1002-02-1x106T1F6 |
6831S-10 |
10 |
| 163312 |
DS1002-02-1x116T1F6 |
6831S-11 |
11 |
| 163313 |
DS1002-02-1x126T1F6 |
6831S-12 |
12 |
| 163314 |
DS1002-02-1x136T1F6 |
6831S-13 |
13 |
| 163315 |
DS1002-02-1x146T1F6 |
6831S-14 |
14 |
| 163316 |
DS1002-02-1x156T1F6 |
6831S-15 |
15 |
| 163317 |
DS1002-02-1x166T1F6 |
6831S-16 |
16 |
| 163318 |
DS1002-02-1x176T1F6 |
6831S-17 |
17 |
| 163319 |
DS1002-02-1x186T1F6 |
6831S-18 |
18 |
| 163320 |
DS1002-02-1x196T1F6 |
6831S-19 |
19 |
| 163321 |
DS1002-02-1x206T1F6 |
6831S-20 |
20 |
| 163322 |
DS1002-02-1x216T1F6 |
6831S-21 |
21 |
| 163323 |
DS1002-02-1x226T1F6 |
6831S-22 |
22 |
| 163324 |
DS1002-02-1x236T1F6 |
6831S-23 |
23 |
| 163325 |
DS1002-02-1x246T1F6 |
6831S-24 |
24 |
| 163326 |
DS1002-02-1x256T1F6 |
6831S-25 |
25 |
| 163327 |
DS1002-02-1x266T1F6 |
6831S-26 |
26 |
| 163328 |
DS1002-02-1x276T1F6 |
6831S-27 |
27 |
| 163329 |
DS1002-02-1x286T1F6 |
6831S-28 |
28 |
| 163330 |
DS1002-02-1x296T1F6 |
6831S-29 |
29 |
| 163331 |
DS1002-02-1x306T1F6 |
6831S-30 |
30 |
| 163332 |
DS1002-02-1x316T1F6 |
6831S-31 |
31 |
| 163333 |
DS1002-02-1x326T1F6 |
6831S-32 |
32 |
| 163334 |
DS1002-02-1x336T1F6 |
6831S-33 |
33 |
| 163335 |
DS1002-02-1x346T1F6 |
6831S-34 |
34 |
| 163336 |
DS1002-02-1x356T1F6 |
6831S-35 |
35 |
| 163337 |
DS1002-02-1x366T1F6 |
6831S-36 |
36 |
| 163338 |
DS1002-02-1x376T1F6 |
6831S-37 |
37 |
| 163339 |
DS1002-02-1x386T1F6 |
6831S-38 |
38 |
| 163340 |
DS1002-02-1x396T1F6 |
6831S-39 |
39 |
| 163341 |
DS1002-02-1x406T1F6 |
6831S-40 |
40 |
Разметка платы
|
|
|
|
|
