| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-02-2xXX серия |
|
гнезда цанговые прямые двухрядные для выводного монтажа, шаг 2,00x2,00 мм
|

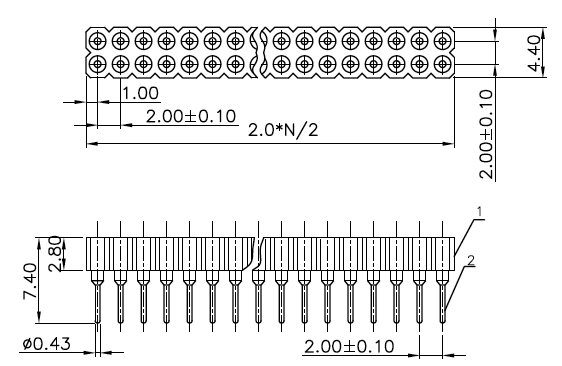

Чертеж
Разметка платы
|
| DS1002-02 |
1 |
* |
40 |
B |
T1 |
F6 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-02
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип зажима:
B: 6 лепестков
5) Покрытие выводов:
T1: лужение
6) Покрытие гнезд:
T1: лужение
F6: золочение 3µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 163342 |
DS1002-02-2x016T1F6 |
6833S-01 |
2x1 |
| 163343 |
DS1002-02-2x026T1F6 |
6833S-02 |
2x2 |
| 163344 |
DS1002-02-2x036T1F6 |
6833S-03 |
2x3 |
| 163345 |
DS1002-02-2x046T1F6 |
6833S-04 |
2x4 |
| 163346 |
DS1002-02-2x056T1F6 |
6833S-05 |
2x5 |
| 163347 |
DS1002-02-2x066T1F6 |
6833S-06 |
2x6 |
| 163348 |
DS1002-02-2x076T1F6 |
6833S-07 |
2x7 |
| 163349 |
DS1002-02-2x086T1F6 |
6833S-08 |
2x8 |
| 163350 |
DS1002-02-2x096T1F6 |
6833S-09 |
2x9 |
| 163351 |
DS1002-02-2x106T1F6 |
6833S-10 |
2x10 |
| 163352 |
DS1002-02-2x116T1F6 |
6833S-11 |
2x11 |
| 163353 |
DS1002-02-2x126T1F6 |
6833S-12 |
2x12 |
| 163354 |
DS1002-02-2x136T1F6 |
6833S-13 |
2x13 |
| 163355 |
DS1002-02-2x146T1F6 |
6833S-14 |
2x14 |
| 163356 |
DS1002-02-2x156T1F6 |
6833S-15 |
2x15 |
| 163357 |
DS1002-02-2x166T1F6 |
6833S-16 |
2x16 |
| 163358 |
DS1002-02-2x176T1F6 |
6833S-17 |
2x17 |
| 163359 |
DS1002-02-2x186T1F6 |
6833S-18 |
2x18 |
| 163360 |
DS1002-02-2x196T1F6 |
6833S-19 |
2x19 |
| 163361 |
DS1002-02-2x206T1F6 |
6833S-20 |
2x20 |
| 163362 |
DS1002-02-2x216T1F6 |
6833S-21 |
2x21 |
| 163363 |
DS1002-02-2x226T1F6 |
6833S-22 |
2x22 |
| 163364 |
DS1002-02-2x236T1F6 |
6833S-23 |
2x23 |
| 163365 |
DS1002-02-2x246T1F6 |
6833S-24 |
2x24 |
| 163366 |
DS1002-02-2x256T1F6 |
6833S-25 |
2x25 |
| 163367 |
DS1002-02-2x266T1F6 |
6833S-26 |
2x26 |
| 163368 |
DS1002-02-2x276T1F6 |
6833S-27 |
2x27 |
| 163369 |
DS1002-02-2x286T1F6 |
6833S-28 |
2x28 |
| 163370 |
DS1002-02-2x296T1F6 |
6833S-29 |
2x29 |
| 163371 |
DS1002-02-2x306T1F6 |
6833S-30 |
2x30 |
| 163372 |
DS1002-02-2x316T1F6 |
6833S-31 |
2x31 |
| 163373 |
DS1002-02-2x326T1F6 |
6833S-32 |
2x32 |
| 163374 |
DS1002-02-2x336T1F6 |
6833S-33 |
2x33 |
| 163375 |
DS1002-02-2x346T1F6 |
6833S-34 |
2x34 |
| 163376 |
DS1002-02-2x356T1F6 |
6833S-35 |
2x35 |
| 163377 |
DS1002-02-2x366T1F6 |
6833S-36 |
2x36 |
| 163378 |
DS1002-02-2x376T1F6 |
6833S-37 |
2x37 |
| 163379 |
DS1002-02-2x386T1F6 |
6833S-38 |
2x38 |
| 163380 |
DS1002-02-2x396T1F6 |
6833S-39 |
2x39 |
| 163381 |
DS1002-02-2x406T1F6 |
6833S-40 |
2x40 |
Разметка платы
|
|
|
|
|
