| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-01-2xXXV (SCDL-XX, PBDM-2xXX) серия |
|
гнезда цанговые прямые двухрядные для выводного монтажа, шаг 2,54x2,54 мм
|

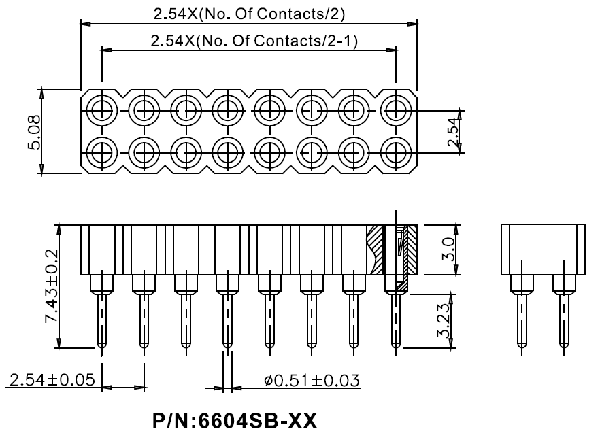

Чертеж
Разметка платы
|
| DS1002-01 |
1 |
* |
40 |
V |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCDL-XX, PBDM-2xXX).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 136013 |
DS1002-01-2x01V13 |
SCDL-01, PBDM-2x1, 6604SB-02G |
2x1 |
| 136014 |
DS1002-01-2x02V13 |
SCDL-02, PBDM-2x2, 6604SB-04G |
2x2 |
| 136015 |
DS1002-01-2x03V13 |
SCDL-03, PBDM-2x3, 6604SB-06G |
2x3 |
| 136016 |
DS1002-01-2x04V13 |
SCDL-04, PBDM-2x4, 6604SB-08G |
2x4 |
| 136017 |
DS1002-01-2x05V13 |
SCDL-05, PBDM-2x5, 6604SB-10G |
2x5 |
| 136018 |
DS1002-01-2x06V13 |
SCDL-06, PBDM-2x6, 6604SB-12G |
2x6 |
| 136019 |
DS1002-01-2x07V13 |
SCDL-07, PBDM-2x7, 6604SB-14G |
2x7 |
| 136020 |
DS1002-01-2x08V13 |
SCDL-08, PBDM-2x8, 6604SB-16G |
2x8 |
| 136021 |
DS1002-01-2x09V13 |
SCDL-09, PBDM-2x9, 6604SB-18G |
2x9 |
| 136022 |
DS1002-01-2x10V13 |
SCDL-10, PBDM-2x10, 6604SB-20G |
2x10 |
| 136023 |
DS1002-01-2x11V13 |
SCDL-11, PBDM-2x11, 6604SB-22G |
2x11 |
| 136024 |
DS1002-01-2x12V13 |
SCDL-12, PBDM-2x12, 6604SB-24G |
2x12 |
| 136025 |
DS1002-01-2x13V13 |
SCDL-13, PBDM-2x13, 6604SB-26G |
2x13 |
| 136026 |
DS1002-01-2x14V13 |
SCDL-14, PBDM-2x14, 6604SB-28G |
2x14 |
| 136027 |
DS1002-01-2x15V13 |
SCDL-15, PBDM-2x15, 6604SB-30G |
2x15 |
| 136028 |
DS1002-01-2x16V13 |
SCDL-16, PBDM-2x16, 6604SB-32G |
2x16 |
| 136029 |
DS1002-01-2x17V13 |
SCDL-17, PBDM-2x17, 6604SB-34G |
2x17 |
| 136030 |
DS1002-01-2x18V13 |
SCDL-18, PBDM-2x18, 6604SB-36G |
2x18 |
| 136031 |
DS1002-01-2x19V13 |
SCDL-19, PBDM-2x19, 6604SB-38G |
2x19 |
| 136032 |
DS1002-01-2x20V13 |
SCDL-20, PBDM-2x20, 6604SB-40G |
2x20 |
| 136033 |
DS1002-01-2x21V13 |
SCDL-21, PBDM-2x21, 6604SB-42G |
2x21 |
| 136034 |
DS1002-01-2x22V13 |
SCDL-22, PBDM-2x22, 6604SB-44G |
2x22 |
| 136035 |
DS1002-01-2x23V13 |
SCDL-23, PBDM-2x23, 6604SB-46G |
2x23 |
| 136036 |
DS1002-01-2x24V13 |
SCDL-24, PBDM-2x24, 6604SB-48G |
2x24 |
| 136037 |
DS1002-01-2x25V13 |
SCDL-25, PBDM-2x25, 6604SB-50G |
2x25 |
| 136038 |
DS1002-01-2x26V13 |
SCDL-26, PBDM-2x26, 6604SB-52G |
2x26 |
| 136039 |
DS1002-01-2x27V13 |
SCDL-27, PBDM-2x27, 6604SB-54G |
2x27 |
| 136040 |
DS1002-01-2x28V13 |
SCDL-28, PBDM-2x28, 6604SB-56G |
2x28 |
| 136041 |
DS1002-01-2x29V13 |
SCDL-29, PBDM-2x29, 6604SB-58G |
2x29 |
| 136042 |
DS1002-01-2x30V13 |
SCDL-30, PBDM-2x30, 6604SB-60G |
2x30 |
| 136043 |
DS1002-01-2x31V13 |
SCDL-31, PBDM-2x31, 6604SB-62G |
2x31 |
| 136044 |
DS1002-01-2x32V13 |
SCDL-32, PBDM-2x32, 6604SB-64G |
2x32 |
| 136045 |
DS1002-01-2x33V13 |
SCDL-33, PBDM-2x33, 6604SB-66G |
2x33 |
| 136046 |
DS1002-01-2x34V13 |
SCDL-34, PBDM-2x34, 6604SB-68G |
2x34 |
| 136047 |
DS1002-01-2x35V13 |
SCDL-35, PBDM-2x35, 6604SB-70G |
2x35 |
| 136048 |
DS1002-01-2x36V13 |
SCDL-36, PBDM-2x36, 6604SB-72G |
2x36 |
| 136049 |
DS1002-01-2x37V13 |
SCDL-37, PBDM-2x37, 6604SB-74G |
2x37 |
| 136050 |
DS1002-01-2x38V13 |
SCDL-38, PBDM-2x38, 6604SB-76G |
2x38 |
| 136051 |
DS1002-01-2x39V13 |
SCDL-39, PBDM-2x39, 6604SB-78G |
2x39 |
| 136052 |
DS1002-01-2x40V13 |
SCDL-40, PBDM-2x40, 6604SB-80G |
2x40 |
Разметка платы
|
|
|
|
|
