| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-01-2xXXS (SCDL-XXSMT, PBDM-2xXXSMT) серия |
|
гнезда цанговые прямые двухрядные для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм
|

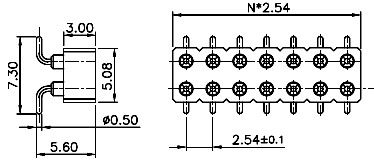

Чертеж
Разметка платы
|
| DS1002-01 |
1 |
* |
40 |
S |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной,(в России приняты названия серий SCDL-XXSMT, PBDM-2xXXSMT).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 136173 |
DS1002-01-2x01S13 |
SCDL-01SMT, PBDM-2x1SMT |
2x1 |
| 136174 |
DS1002-01-2x02S13 |
SCDL-02SMT, PBDM-2x2SMT |
2x2 |
| 136175 |
DS1002-01-2x03S13 |
SCDL-03SMT, PBDM-2x3SMT |
2x3 |
| 136176 |
DS1002-01-2x04S13 |
SCDL-04SMT, PBDM-2x4SMT |
2x4 |
| 136177 |
DS1002-01-2x05S13 |
SCDL-05SMT, PBDM-2x5SMT |
2x5 |
| 136178 |
DS1002-01-2x06S13 |
SCDL-06SMT, PBDM-2x6SMT |
2x6 |
| 136179 |
DS1002-01-2x07S13 |
SCDL-07SMT, PBDM-2x7SMT |
2x7 |
| 136180 |
DS1002-01-2x08S13 |
SCDL-08SMT, PBDM-2x8SMT |
2x8 |
| 136181 |
DS1002-01-2x09S13 |
SCDL-09SMT, PBDM-2x9SMT |
2x9 |
| 136182 |
DS1002-01-2x10S13 |
SCDL-10SMT, PBDM-2x10SMT |
2x10 |
| 136183 |
DS1002-01-2x11S13 |
SCDL-11SMT, PBDM-2x11SMT |
2x11 |
| 136184 |
DS1002-01-2x12S13 |
SCDL-12SMT, PBDM-2x12SMT |
2x12 |
| 136185 |
DS1002-01-2x13S13 |
SCDL-13SMT, PBDM-2x13SMT |
2x13 |
| 136186 |
DS1002-01-2x14S13 |
SCDL-14SMT, PBDM-2x14SMT |
2x14 |
| 136187 |
DS1002-01-2x15S13 |
SCDL-15SMT, PBDM-2x15SMT |
2x15 |
| 136188 |
DS1002-01-2x16S13 |
SCDL-16SMT, PBDM-2x16SMT |
2x16 |
| 136189 |
DS1002-01-2x17S13 |
SCDL-17SMT, PBDM-2x17SMT |
2x17 |
| 136190 |
DS1002-01-2x18S13 |
SCDL-18SMT, PBDM-2x18SMT |
2x18 |
| 136191 |
DS1002-01-2x19S13 |
SCDL-19SMT, PBDM-2x19SMT |
2x19 |
| 136192 |
DS1002-01-2x20S13 |
SCDL-20SMT, PBDM-2x20SMT |
2x20 |
| 136193 |
DS1002-01-2x21S13 |
SCDL-21SMT, PBDM-2x21SMT |
2x21 |
| 136194 |
DS1002-01-2x22S13 |
SCDL-22SMT, PBDM-2x22SMT |
2x22 |
| 136195 |
DS1002-01-2x23S13 |
SCDL-23SMT, PBDM-2x23SMT |
2x23 |
| 136196 |
DS1002-01-2x24S13 |
SCDL-24SMT, PBDM-2x24SMT |
2x24 |
| 136197 |
DS1002-01-2x25S13 |
SCDL-25SMT, PBDM-2x25SMT |
2x25 |
| 136198 |
DS1002-01-2x26S13 |
SCDL-26SMT, PBDM-2x26SMT |
2x26 |
| 136199 |
DS1002-01-2x27S13 |
SCDL-27SMT, PBDM-2x27SMT |
2x27 |
| 136200 |
DS1002-01-2x28S13 |
SCDL-28SMT, PBDM-2x28SMT |
2x28 |
| 136201 |
DS1002-01-2x29S13 |
SCDL-29SMT, PBDM-2x29SMT |
2x29 |
| 136202 |
DS1002-01-2x30S13 |
SCDL-30SMT, PBDM-2x30SMT |
2x30 |
| 136203 |
DS1002-01-2x31S13 |
SCDL-31SMT, PBDM-2x31SMT |
2x31 |
| 136204 |
DS1002-01-2x32S13 |
SCDL-32SMT, PBDM-2x32SMT |
2x32 |
| 136205 |
DS1002-01-2x33S13 |
SCDL-33SMT, PBDM-2x33SMT |
2x33 |
| 136206 |
DS1002-01-2x34S13 |
SCDL-34SMT, PBDM-2x34SMT |
2x34 |
| 136207 |
DS1002-01-2x35S13 |
SCDL-35SMT, PBDM-2x35SMT |
2x35 |
| 136208 |
DS1002-01-2x36S13 |
SCDL-36SMT, PBDM-2x36SMT |
2x36 |
| 136209 |
DS1002-01-2x37S13 |
SCDL-37SMT, PBDM-2x37SMT |
2x37 |
| 136210 |
DS1002-01-2x38S13 |
SCDL-38SMT, PBDM-2x38SMT |
2x38 |
| 136211 |
DS1002-01-2x39S13 |
SCDL-39SMT, PBDM-2x39SMT |
2x39 |
| 136212 |
DS1002-01-2x40S13 |
SCDL-40SMT, PBDM-2x40SMT |
2x40 |
Разметка платы
|
|
|
|
|
