| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-01-2xXXR (SCDL-XXR, PBDM-2xXXR) серия |
|
гнезда цанговые угловые двухрядные для выводного монтажа, шаг 2,54x2,54 мм
|

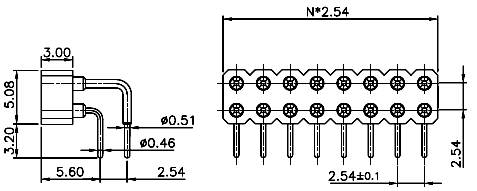

Чертеж
Разметка платы
|
| DS1002-01 |
1 |
* |
40 |
R |
1 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной,(в России приняты названия серий SCDL-XXR, PBDM-2xXXR).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 136093 |
DS1002-01-2x01R13 |
SCDL-01R, PBDM-2x1R |
2x1 |
| 136094 |
DS1002-01-2x02R13 |
SCDL-02R, PBDM-2x2R |
2x2 |
| 136095 |
DS1002-01-2x03R13 |
SCDL-03R, PBDM-2x3R |
2x3 |
| 136096 |
DS1002-01-2x04R13 |
SCDL-04R, PBDM-2x4R |
2x4 |
| 136097 |
DS1002-01-2x05R13 |
SCDL-05R, PBDM-2x5R |
2x5 |
| 136098 |
DS1002-01-2x06R13 |
SCDL-06R, PBDM-2x6R |
2x6 |
| 136099 |
DS1002-01-2x07R13 |
SCDL-07R, PBDM-2x7R |
2x7 |
| 136100 |
DS1002-01-2x08R13 |
SCDL-08R, PBDM-2x8R |
2x8 |
| 136101 |
DS1002-01-2x09R13 |
SCDL-09R, PBDM-2x9R |
2x9 |
| 136102 |
DS1002-01-2x10R13 |
SCDL-010R, PBDM-2x10R |
2x10 |
| 136103 |
DS1002-01-2x11R13 |
SCDL-011R, PBDM-2x11R |
2x11 |
| 136104 |
DS1002-01-2x12R13 |
SCDL-012R, PBDM-2x12R |
2x12 |
| 136105 |
DS1002-01-2x13R13 |
SCDL-013R, PBDM-2x13R |
2x13 |
| 136106 |
DS1002-01-2x14R13 |
SCDL-014R, PBDM-2x14R |
2x14 |
| 136107 |
DS1002-01-2x15R13 |
SCDL-015R, PBDM-2x15R |
2x15 |
| 136108 |
DS1002-01-2x16R13 |
SCDL-016R, PBDM-2x16R |
2x16 |
| 136109 |
DS1002-01-2x17R13 |
SCDL-017R, PBDM-2x17R |
2x17 |
| 136110 |
DS1002-01-2x18R13 |
SCDL-018R, PBDM-2x18R |
2x18 |
| 136111 |
DS1002-01-2x19R13 |
SCDL-019R, PBDM-2x19R |
2x19 |
| 136112 |
DS1002-01-2x20R13 |
SCDL-020R, PBDM-2x20R |
2x20 |
| 136113 |
DS1002-01-2x21R13 |
SCDL-021R, PBDM-2x21R |
2x21 |
| 136114 |
DS1002-01-2x22R13 |
SCDL-022R, PBDM-2x22R |
2x22 |
| 136115 |
DS1002-01-2x23R13 |
SCDL-023R, PBDM-2x23R |
2x23 |
| 136116 |
DS1002-01-2x24R13 |
SCDL-024R, PBDM-2x24R |
2x24 |
| 136117 |
DS1002-01-2x25R13 |
SCDL-025R, PBDM-2x25R |
2x25 |
| 136118 |
DS1002-01-2x26R13 |
SCDL-026R, PBDM-2x26R |
2x26 |
| 136119 |
DS1002-01-2x27R13 |
SCDL-027R, PBDM-2x27R |
2x27 |
| 136120 |
DS1002-01-2x28R13 |
SCDL-028R, PBDM-2x28R |
2x28 |
| 136121 |
DS1002-01-2x29R13 |
SCDL-029R, PBDM-2x29R |
2x29 |
| 136122 |
DS1002-01-2x30R13 |
SCDL-030R, PBDM-2x30R |
2x30 |
| 136123 |
DS1002-01-2x31R13 |
SCDL-031R, PBDM-2x31R |
2x31 |
| 136124 |
DS1002-01-2x32R13 |
SCDL-032R, PBDM-2x32R |
2x32 |
| 136125 |
DS1002-01-2x33R13 |
SCDL-033R, PBDM-2x33R |
2x33 |
| 136126 |
DS1002-01-2x34R13 |
SCDL-034R, PBDM-2x34R |
2x34 |
| 136127 |
DS1002-01-2x35R13 |
SCDL-035R, PBDM-2x35R |
2x35 |
| 136128 |
DS1002-01-2x36R13 |
SCDL-036R, PBDM-2x36R |
2x36 |
| 136129 |
DS1002-01-2x37R13 |
SCDL-037R, PBDM-2x37R |
2x37 |
| 136130 |
DS1002-01-2x38R13 |
SCDL-038R, PBDM-2x38R |
2x38 |
| 136131 |
DS1002-01-2x39R13 |
SCDL-039R, PBDM-2x39R |
2x39 |
| 136132 |
DS1002-01-2x40R13 |
SCDL-040R, PBDM-2x40R |
2x40 |
Разметка платы
|
|
|
|
|
