| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-01-1xXXV13 (SCSL-XX, PBSM-XX, SIP-XX) серия |
|
гнезда цанговые прямые однорядные для выводного монтажа, шаг 2,54 мм
|

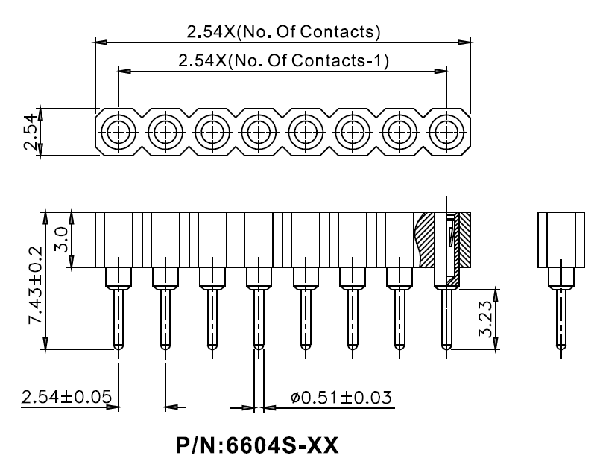

Чертеж
Разметка платы
|
| DS1002-01 |
- |
1 |
* |
40 |
V |
1 |
3 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий SCSL-XX, PBSM-XX, SIP-XX).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 135975 |
DS1002-01-1x01V13 |
SCSL-01, PBSM-01, 6604S-01G-30 |
1 |
| 135976 |
DS1002-01-1x02V13 |
SCSL-02, PBSM-02, 6604S-02G-30 |
2 |
| 135977 |
DS1002-01-1x03V13 |
SCSL-03, PBSM-03, 6604S-03G-30 |
3 |
| 135978 |
DS1002-01-1x04V13 |
SCSL-04, PBSM-04, 6604S-04G-30 |
4 |
| 63646 |
DS1002-01-1x05V13 |
SCSL-05, PBSM-05, 6604S-05G-30 |
5 |
| 135979 |
DS1002-01-1x06V13 |
SCSL-06, PBSM-06, 6604S-06G-30 |
6 |
| 135980 |
DS1002-01-1x07V13 |
SCSL-07, PBSM-07, 6604S-07G-30 |
7 |
| 135981 |
DS1002-01-1x08V13 |
SCSL-08, PBSM-08, 6604S-08G-30 |
8 |
| 135982 |
DS1002-01-1x09V13 |
SCSL-09, PBSM-09, 6604S-09G-30 |
9 |
| 135983 |
DS1002-01-1x10V13 |
SCSL-10, PBSM-10, 6604S-10G-30 |
10 |
| 135984 |
DS1002-01-1x11V13 |
SCSL-11, PBSM-11, 6604S-11G-30 |
11 |
| 135985 |
DS1002-01-1x12V13 |
SCSL-12, PBSM-12, 6604S-12G-30 |
12 |
| 135986 |
DS1002-01-1x13V13 |
SCSL-13, PBSM-13, 6604S-13G-30 |
13 |
| 135987 |
DS1002-01-1x14V13 |
SCSL-14, PBSM-14, 6604S-14G-30 |
14 |
| 135988 |
DS1002-01-1x15V13 |
SCSL-15, PBSM-15, 6604S-15G-30 |
15 |
| 135989 |
DS1002-01-1x16V13 |
SCSL-16, PBSM-16, 6604S-16G-30 |
16 |
| 135990 |
DS1002-01-1x17V13 |
SCSL-17, PBSM-17, 6604S-17G-30 |
17 |
| 135991 |
DS1002-01-1x18V13 |
SCSL-18, PBSM-18, 6604S-18G-30 |
18 |
| 135992 |
DS1002-01-1x19V13 |
SCSL-19, PBSM-19, 6604S-19G-30 |
19 |
| 135993 |
DS1002-01-1x20V13 |
SCSL-20, PBSM-20, 6604S-20G-30 |
20 |
| 135994 |
DS1002-01-1x21V13 |
SCSL-21, PBSM-21, 6604S-21G-30 |
21 |
| 135995 |
DS1002-01-1x22V13 |
SCSL-22, PBSM-22, 6604S-22G-30 |
22 |
| 135996 |
DS1002-01-1x23V13 |
SCSL-23, PBSM-23, 6604S-23G-30 |
23 |
| 135997 |
DS1002-01-1x24V13 |
SCSL-24, PBSM-24, 6604S-24G-30 |
24 |
| 135998 |
DS1002-01-1x25V13 |
SCSL-25, PBSM-25, 6604S-25G-30 |
25 |
| 135999 |
DS1002-01-1x26V13 |
SCSL-26, PBSM-26, 6604S-26G-30 |
26 |
| 136000 |
DS1002-01-1x27V13 |
SCSL-27, PBSM-27, 6604S-27G-30 |
27 |
| 136001 |
DS1002-01-1x28V13 |
SCSL-28, PBSM-28, 6604S-28G-30 |
28 |
| 136002 |
DS1002-01-1x29V13 |
SCSL-29, PBSM-29, 6604S-29G-30 |
29 |
| 136003 |
DS1002-01-1x30V13 |
SCSL-30, PBSM-30, 6604S-30G-30 |
30 |
| 136004 |
DS1002-01-1x31V13 |
SCSL-31, PBSM-31, 6604S-31G-30 |
31 |
| 136005 |
DS1002-01-1x32V13 |
SCSL-32, PBSM-32, 6604S-32G-30 |
32 |
| 136006 |
DS1002-01-1x33V13 |
SCSL-33, PBSM-33, 6604S-33G-30 |
33 |
| 136007 |
DS1002-01-1x34V13 |
SCSL-34, PBSM-34, 6604S-34G-30 |
34 |
| 136008 |
DS1002-01-1x35V13 |
SCSL-35, PBSM-35, 6604S-35G-30 |
35 |
| 136009 |
DS1002-01-1x36V13 |
SCSL-36, PBSM-36, 6604S-36G-30 |
36 |
| 136010 |
DS1002-01-1x37V13 |
SCSL-37, PBSM-37, 6604S-37G-30 |
37 |
| 136011 |
DS1002-01-1x38V13 |
SCSL-38, PBSM-38, 6604S-38G-30 |
38 |
| 136012 |
DS1002-01-1x39V13 |
SCSL-39, PBSM-39, 6604S-39G-30 |
39 |
| 120829 |
DS1002-01-1x40V13 |
SCSL-40, PBSM-40, 6604S-40G-30 |
40 |
