| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-01-1xXXSR2 (SCSL-XXSMT, PBSM-1xXXSMT) серия |
|
гнезда цанговые прямые однорядные для поверхностного (SMD) монтажа, шаг 2,54 мм
|

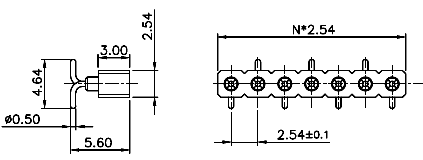

Чертеж

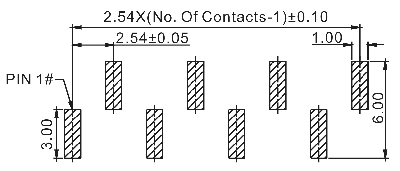

Разметка платы
|
| DS1002-01 |
1 |
* |
40 |
S |
1 |
3 |
R2 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-01
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
V: прямой
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Вид:
R1: левый
R2: правый
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной,(в России приняты названия серий SCSL-XXSMT, PBSM-1xXXSMT).
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 136133 |
DS1002-01-1x01S13R2 |
SCSL-01SMT, PBSM-1x1SMT |
1 |
| 136134 |
DS1002-01-1x02S13R2 |
SCSL-02SMT, PBSM-1x2SMT |
2 |
| 136135 |
DS1002-01-1x03S13R2 |
SCSL-03SMT, PBSM-1x3SMT |
3 |
| 136136 |
DS1002-01-1x04S13R2 |
SCSL-04SMT, PBSM-1x4SMT |
4 |
| 136137 |
DS1002-01-1x05S13R2 |
SCSL-05SMT, PBSM-1x5SMT |
5 |
| 136138 |
DS1002-01-1x06S13R2 |
SCSL-06SMT, PBSM-1x6SMT |
6 |
| 136139 |
DS1002-01-1x07S13R2 |
SCSL-07SMT, PBSM-1x7SMT |
7 |
| 136140 |
DS1002-01-1x08S13R2 |
SCSL-08SMT, PBSM-1x8SMT |
8 |
| 136141 |
DS1002-01-1x09S13R2 |
SCSL-09SMT, PBSM-1x9SMT |
9 |
| 136142 |
DS1002-01-1x10S13R2 |
SCSL-010SMT, PBSM-1x10SMT |
10 |
| 136143 |
DS1002-01-1x11S13R2 |
SCSL-011SMT, PBSM-1x11SMT |
11 |
| 136144 |
DS1002-01-1x12S13R2 |
SCSL-012SMT, PBSM-1x12SMT |
12 |
| 136145 |
DS1002-01-1x13S13R2 |
SCSL-013SMT, PBSM-1x13SMT |
13 |
| 136146 |
DS1002-01-1x14S13R2 |
SCSL-014SMT, PBSM-1x14SMT |
14 |
| 136147 |
DS1002-01-1x15S13R2 |
SCSL-015SMT, PBSM-1x15SMT |
15 |
| 136148 |
DS1002-01-1x16S13R2 |
SCSL-016SMT, PBSM-1x16SMT |
16 |
| 136149 |
DS1002-01-1x17S13R2 |
SCSL-017SMT, PBSM-1x17SMT |
17 |
| 136150 |
DS1002-01-1x18S13R2 |
SCSL-018SMT, PBSM-1x18SMT |
18 |
| 136151 |
DS1002-01-1x19S13R2 |
SCSL-019SMT, PBSM-1x19SMT |
19 |
| 136152 |
DS1002-01-1x20S13R2 |
SCSL-020SMT, PBSM-1x20SMT |
20 |
| 136153 |
DS1002-01-1x21S13R2 |
SCSL-021SMT, PBSM-1x21SMT |
21 |
| 136154 |
DS1002-01-1x22S13R2 |
SCSL-022SMT, PBSM-1x22SMT |
22 |
| 136155 |
DS1002-01-1x23S13R2 |
SCSL-023SMT, PBSM-1x23SMT |
23 |
| 136156 |
DS1002-01-1x24S13R2 |
SCSL-024SMT, PBSM-1x24SMT |
24 |
| 136157 |
DS1002-01-1x25S13R2 |
SCSL-025SMT, PBSM-1x25SMT |
25 |
| 136158 |
DS1002-01-1x26S13R2 |
SCSL-026SMT, PBSM-1x26SMT |
26 |
| 136159 |
DS1002-01-1x27S13R2 |
SCSL-027SMT, PBSM-1x27SMT |
27 |
| 136160 |
DS1002-01-1x28S13R2 |
SCSL-028SMT, PBSM-1x28SMT |
28 |
| 136161 |
DS1002-01-1x29S13R2 |
SCSL-029SMT, PBSM-1x29SMT |
29 |
| 136162 |
DS1002-01-1x30S13R2 |
SCSL-030SMT, PBSM-1x30SMT |
30 |
| 136163 |
DS1002-01-1x31S13R2 |
SCSL-031SMT, PBSM-1x31SMT |
31 |
| 136164 |
DS1002-01-1x32S13R2 |
SCSL-032SMT, PBSM-1x32SMT |
32 |
| 136165 |
DS1002-01-1x33S13R2 |
SCSL-033SMT, PBSM-1x33SMT |
33 |
| 136166 |
DS1002-01-1x34S13R2 |
SCSL-034SMT, PBSM-1x34SMT |
34 |
| 136167 |
DS1002-01-1x35S13R2 |
SCSL-035SMT, PBSM-1x35SMT |
35 |
| 136168 |
DS1002-01-1x36S13R2 |
SCSL-036SMT, PBSM-1x36SMT |
36 |
| 136169 |
DS1002-01-1x37S13R2 |
SCSL-037SMT, PBSM-1x37SMT |
37 |
| 136170 |
DS1002-01-1x38S13R2 |
SCSL-038SMT, PBSM-1x38SMT |
38 |
| 136171 |
DS1002-01-1x39S13R2 |
SCSL-039SMT, PBSM-1x39SMT |
39 |
| 136172 |
DS1002-01-1x40S13R2 |
SCSL-040SMT, PBSM-1x40SMT |
40 |
