| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011315 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 1, L=10,00 мм
|

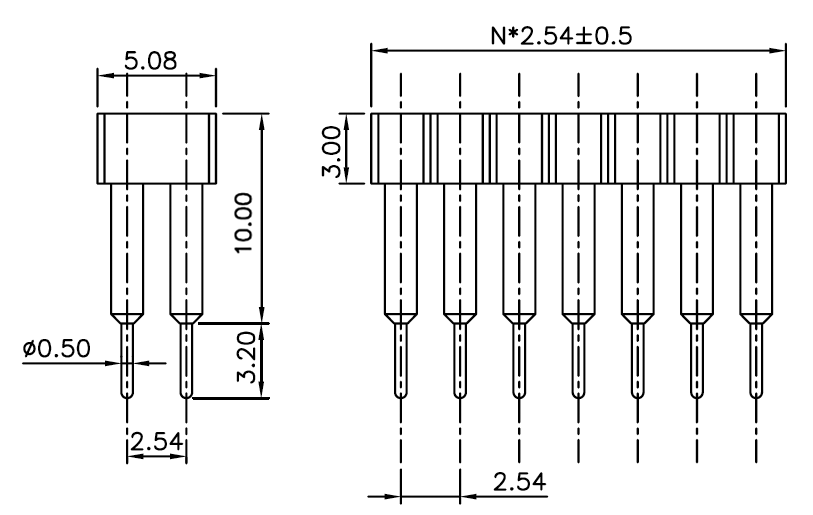

Чертеж
Разметка платы
 |
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
1 |
5 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164394 |
DS1002-07-2x011315 |
2x1 |
| 164395 |
DS1002-07-2x021315 |
2x2 |
| 164396 |
DS1002-07-2x031315 |
2x3 |
| 164397 |
DS1002-07-2x041315 |
2x4 |
| 164398 |
DS1002-07-2x051315 |
2x5 |
| 164399 |
DS1002-07-2x061315 |
2x6 |
| 164400 |
DS1002-07-2x071315 |
2x7 |
| 164401 |
DS1002-07-2x081315 |
2x8 |
| 164402 |
DS1002-07-2x091315 |
2x9 |
| 164403 |
DS1002-07-2x101315 |
2x10 |
| 164404 |
DS1002-07-2x111315 |
2x11 |
| 164405 |
DS1002-07-2x121315 |
2x12 |
| 164406 |
DS1002-07-2x131315 |
2x13 |
| 164407 |
DS1002-07-2x141315 |
2x14 |
| 164408 |
DS1002-07-2x151315 |
2x15 |
| 164409 |
DS1002-07-2x161315 |
2x16 |
| 164410 |
DS1002-07-2x171315 |
2x17 |
| 164411 |
DS1002-07-2x181315 |
2x18 |
| 164412 |
DS1002-07-2x191315 |
2x19 |
| 164413 |
DS1002-07-2x201315 |
2x20 |
| 164414 |
DS1002-07-2x211315 |
2x21 |
| 164415 |
DS1002-07-2x221315 |
2x22 |
| 164416 |
DS1002-07-2x231315 |
2x23 |
| 164417 |
DS1002-07-2x241315 |
2x24 |
| 164418 |
DS1002-07-2x251315 |
2x25 |
| 164419 |
DS1002-07-2x261315 |
2x26 |
| 164420 |
DS1002-07-2x271315 |
2x27 |
| 164421 |
DS1002-07-2x281315 |
2x28 |
| 164422 |
DS1002-07-2x291315 |
2x29 |
| 164423 |
DS1002-07-2x301315 |
2x30 |
| 164424 |
DS1002-07-2x311315 |
2x31 |
| 164425 |
DS1002-07-2x321315 |
2x32 |
| 164426 |
DS1002-07-2x331315 |
2x33 |
| 164427 |
DS1002-07-2x341315 |
2x34 |
| 164428 |
DS1002-07-2x351315 |
2x35 |
| 164429 |
DS1002-07-2x361315 |
2x36 |
| 164430 |
DS1002-07-2x371315 |
2x37 |
| 164431 |
DS1002-07-2x381315 |
2x38 |
| 164432 |
DS1002-07-2x391315 |
2x39 |
| 164433 |
DS1002-07-2x401315 |
2x40 |
Разметка платы
|
|
|
|
|
