| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011323 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=8,00 мм
|

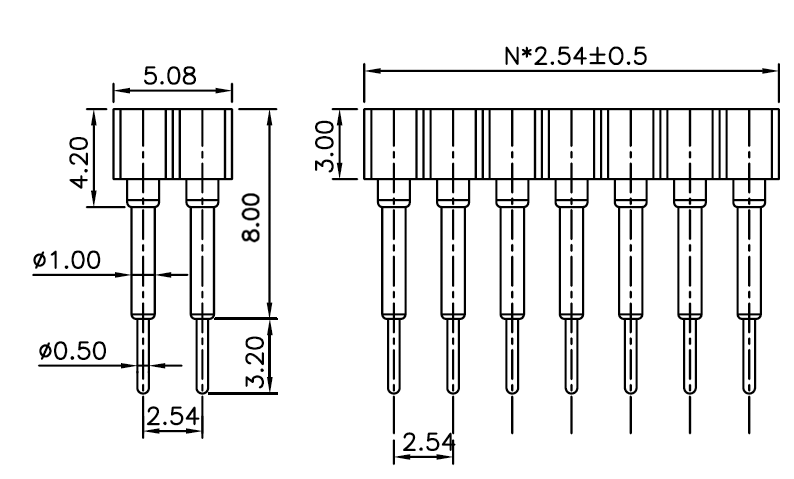

Чертеж

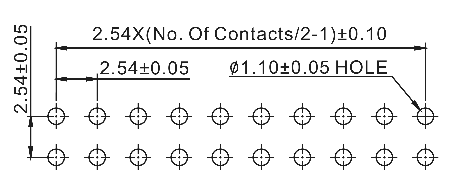

Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
2 |
3 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164634 |
DS1002-07-2x011323 |
2x1 |
| 164635 |
DS1002-07-2x021323 |
2x2 |
| 164636 |
DS1002-07-2x031323 |
2x3 |
| 164637 |
DS1002-07-2x041323 |
2x4 |
| 164638 |
DS1002-07-2x051323 |
2x5 |
| 164639 |
DS1002-07-2x061323 |
2x6 |
| 164640 |
DS1002-07-2x071323 |
2x7 |
| 164641 |
DS1002-07-2x081323 |
2x8 |
| 164642 |
DS1002-07-2x091323 |
2x9 |
| 164643 |
DS1002-07-2x101323 |
2x10 |
| 164644 |
DS1002-07-2x111323 |
2x11 |
| 164645 |
DS1002-07-2x121323 |
2x12 |
| 164646 |
DS1002-07-2x131323 |
2x13 |
| 164647 |
DS1002-07-2x141323 |
2x14 |
| 164648 |
DS1002-07-2x151323 |
2x15 |
| 164649 |
DS1002-07-2x161323 |
2x16 |
| 164650 |
DS1002-07-2x171323 |
2x17 |
| 164651 |
DS1002-07-2x181323 |
2x18 |
| 164652 |
DS1002-07-2x191323 |
2x19 |
| 164653 |
DS1002-07-2x201323 |
2x20 |
| 164654 |
DS1002-07-2x211323 |
2x21 |
| 164655 |
DS1002-07-2x221323 |
2x22 |
| 164656 |
DS1002-07-2x231323 |
2x23 |
| 164657 |
DS1002-07-2x241323 |
2x24 |
| 164658 |
DS1002-07-2x251323 |
2x25 |
| 164659 |
DS1002-07-2x261323 |
2x26 |
| 164660 |
DS1002-07-2x271323 |
2x27 |
| 164661 |
DS1002-07-2x281323 |
2x28 |
| 164662 |
DS1002-07-2x291323 |
2x29 |
| 164663 |
DS1002-07-2x301323 |
2x30 |
| 164664 |
DS1002-07-2x311323 |
2x31 |
| 164665 |
DS1002-07-2x321323 |
2x32 |
| 164666 |
DS1002-07-2x331323 |
2x33 |
| 164667 |
DS1002-07-2x341323 |
2x34 |
| 164668 |
DS1002-07-2x351323 |
2x35 |
| 164669 |
DS1002-07-2x361323 |
2x36 |
| 164670 |
DS1002-07-2x371323 |
2x37 |
| 164671 |
DS1002-07-2x381323 |
2x38 |
| 164672 |
DS1002-07-2x391323 |
2x39 |
| 164673 |
DS1002-07-2x401323 |
2x40 |
Разметка платы
|
|
|
|
|
