| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011324 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=9,00 мм
|

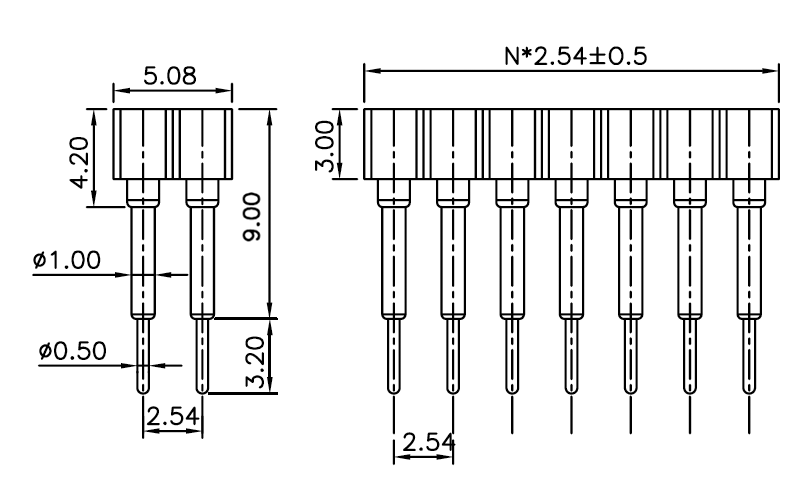

Чертеж
Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
2 |
4 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164674 |
DS1002-07-2x011324 |
2x1 |
| 164675 |
DS1002-07-2x021324 |
2x2 |
| 164676 |
DS1002-07-2x031324 |
2x3 |
| 164677 |
DS1002-07-2x041324 |
2x4 |
| 164678 |
DS1002-07-2x051324 |
2x5 |
| 164679 |
DS1002-07-2x061324 |
2x6 |
| 164680 |
DS1002-07-2x071324 |
2x7 |
| 164681 |
DS1002-07-2x081324 |
2x8 |
| 164682 |
DS1002-07-2x091324 |
2x9 |
| 164683 |
DS1002-07-2x101324 |
2x10 |
| 164684 |
DS1002-07-2x111324 |
2x11 |
| 164685 |
DS1002-07-2x121324 |
2x12 |
| 164686 |
DS1002-07-2x131324 |
2x13 |
| 164687 |
DS1002-07-2x141324 |
2x14 |
| 164688 |
DS1002-07-2x151324 |
2x15 |
| 164689 |
DS1002-07-2x161324 |
2x16 |
| 164690 |
DS1002-07-2x171324 |
2x17 |
| 164691 |
DS1002-07-2x181324 |
2x18 |
| 164692 |
DS1002-07-2x191324 |
2x19 |
| 164693 |
DS1002-07-2x201324 |
2x20 |
| 164694 |
DS1002-07-2x211324 |
2x21 |
| 164695 |
DS1002-07-2x221324 |
2x22 |
| 164696 |
DS1002-07-2x231324 |
2x23 |
| 164697 |
DS1002-07-2x241324 |
2x24 |
| 164698 |
DS1002-07-2x251324 |
2x25 |
| 164699 |
DS1002-07-2x261324 |
2x26 |
| 164700 |
DS1002-07-2x271324 |
2x27 |
| 164701 |
DS1002-07-2x281324 |
2x28 |
| 164702 |
DS1002-07-2x291324 |
2x29 |
| 164703 |
DS1002-07-2x301324 |
2x30 |
| 164704 |
DS1002-07-2x311324 |
2x31 |
| 164705 |
DS1002-07-2x321324 |
2x32 |
| 164706 |
DS1002-07-2x331324 |
2x33 |
| 164707 |
DS1002-07-2x341324 |
2x34 |
| 164708 |
DS1002-07-2x351324 |
2x35 |
| 164709 |
DS1002-07-2x361324 |
2x36 |
| 164710 |
DS1002-07-2x371324 |
2x37 |
| 164711 |
DS1002-07-2x381324 |
2x38 |
| 164712 |
DS1002-07-2x391324 |
2x39 |
| 164713 |
DS1002-07-2x401324 |
2x40 |
Разметка платы
|
|
|
|
|
