| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011325 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=10,00 мм
|

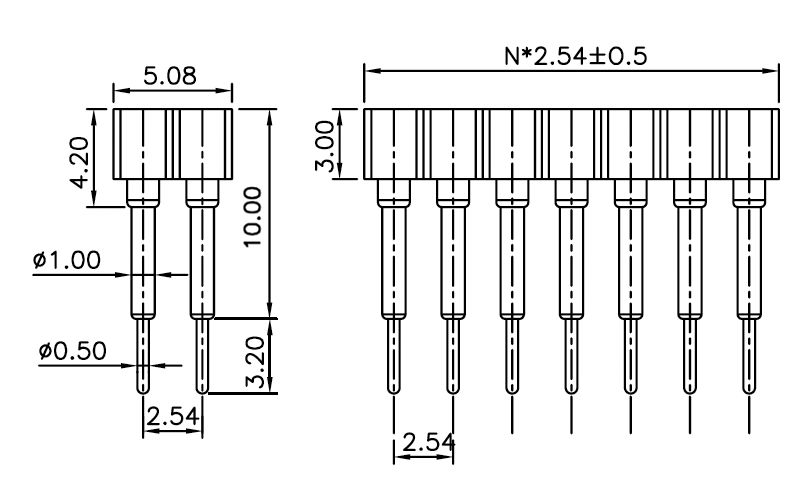

Чертеж
Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
2 |
5 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164714 |
DS1002-07-2x011325 |
2x1 |
| 164715 |
DS1002-07-2x021325 |
2x2 |
| 164716 |
DS1002-07-2x031325 |
2x3 |
| 164717 |
DS1002-07-2x041325 |
2x4 |
| 164718 |
DS1002-07-2x051325 |
2x5 |
| 164719 |
DS1002-07-2x061325 |
2x6 |
| 164720 |
DS1002-07-2x071325 |
2x7 |
| 164721 |
DS1002-07-2x081325 |
2x8 |
| 164722 |
DS1002-07-2x091325 |
2x9 |
| 164723 |
DS1002-07-2x101325 |
2x10 |
| 164724 |
DS1002-07-2x111325 |
2x11 |
| 164725 |
DS1002-07-2x121325 |
2x12 |
| 164726 |
DS1002-07-2x131325 |
2x13 |
| 164727 |
DS1002-07-2x141325 |
2x14 |
| 164728 |
DS1002-07-2x151325 |
2x15 |
| 164729 |
DS1002-07-2x161325 |
2x16 |
| 164730 |
DS1002-07-2x171325 |
2x17 |
| 164731 |
DS1002-07-2x181325 |
2x18 |
| 164732 |
DS1002-07-2x191325 |
2x19 |
| 164733 |
DS1002-07-2x201325 |
2x20 |
| 164734 |
DS1002-07-2x211325 |
2x21 |
| 164735 |
DS1002-07-2x221325 |
2x22 |
| 164736 |
DS1002-07-2x231325 |
2x23 |
| 164737 |
DS1002-07-2x241325 |
2x24 |
| 164738 |
DS1002-07-2x251325 |
2x25 |
| 164739 |
DS1002-07-2x261325 |
2x26 |
| 164740 |
DS1002-07-2x271325 |
2x27 |
| 164741 |
DS1002-07-2x281325 |
2x28 |
| 164742 |
DS1002-07-2x291325 |
2x29 |
| 164743 |
DS1002-07-2x301325 |
2x30 |
| 164744 |
DS1002-07-2x311325 |
2x31 |
| 164745 |
DS1002-07-2x321325 |
2x32 |
| 164746 |
DS1002-07-2x331325 |
2x33 |
| 164747 |
DS1002-07-2x341325 |
2x34 |
| 164748 |
DS1002-07-2x351325 |
2x35 |
| 164749 |
DS1002-07-2x361325 |
2x36 |
| 164750 |
DS1002-07-2x371325 |
2x37 |
| 164751 |
DS1002-07-2x381325 |
2x38 |
| 164752 |
DS1002-07-2x391325 |
2x39 |
| 164753 |
DS1002-07-2x401325 |
2x40 |
Разметка платы
|
|
|
|
|
