| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-07-2x011326 серия |
|
гнезда цанговые прямые двухрядные приподнятые для выводного монтажа, шаг 2,54x2,54 мм, тип 2, L=11,00 мм
|

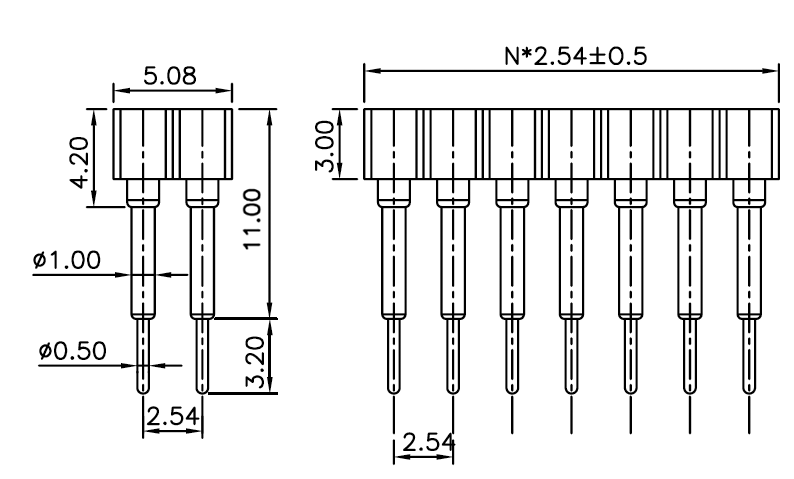

Чертеж
Разметка платы
|
| DS1002-07 |
1 |
* |
40 |
1 |
3 |
2 |
6 |
| 1 |
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-07
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Тип контактов
1: тип 1
2: тип 2
7) Размер L:
1: 6,00 мм
2: 7,00 мм
3: 8,00 мм
4: 9,00 мм
5: 10,00 мм
6: 11,00 мм
7: 12,00 мм
8: 14,60 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164754 |
DS1002-07-2x011326 |
2x1 |
| 164755 |
DS1002-07-2x021326 |
2x2 |
| 164756 |
DS1002-07-2x031326 |
2x3 |
| 164757 |
DS1002-07-2x041326 |
2x4 |
| 164758 |
DS1002-07-2x051326 |
2x5 |
| 164759 |
DS1002-07-2x061326 |
2x6 |
| 164760 |
DS1002-07-2x071326 |
2x7 |
| 164761 |
DS1002-07-2x081326 |
2x8 |
| 164762 |
DS1002-07-2x091326 |
2x9 |
| 164763 |
DS1002-07-2x101326 |
2x10 |
| 164764 |
DS1002-07-2x111326 |
2x11 |
| 164765 |
DS1002-07-2x121326 |
2x12 |
| 164766 |
DS1002-07-2x131326 |
2x13 |
| 164767 |
DS1002-07-2x141326 |
2x14 |
| 164768 |
DS1002-07-2x151326 |
2x15 |
| 164769 |
DS1002-07-2x161326 |
2x16 |
| 164770 |
DS1002-07-2x171326 |
2x17 |
| 164771 |
DS1002-07-2x181326 |
2x18 |
| 164772 |
DS1002-07-2x191326 |
2x19 |
| 164773 |
DS1002-07-2x201326 |
2x20 |
| 164774 |
DS1002-07-2x211326 |
2x21 |
| 164775 |
DS1002-07-2x221326 |
2x22 |
| 164776 |
DS1002-07-2x231326 |
2x23 |
| 164777 |
DS1002-07-2x241326 |
2x24 |
| 164778 |
DS1002-07-2x251326 |
2x25 |
| 164779 |
DS1002-07-2x261326 |
2x26 |
| 164780 |
DS1002-07-2x271326 |
2x27 |
| 164781 |
DS1002-07-2x281326 |
2x28 |
| 164782 |
DS1002-07-2x291326 |
2x29 |
| 164783 |
DS1002-07-2x301326 |
2x30 |
| 164784 |
DS1002-07-2x311326 |
2x31 |
| 164785 |
DS1002-07-2x321326 |
2x32 |
| 164786 |
DS1002-07-2x331326 |
2x33 |
| 164787 |
DS1002-07-2x341326 |
2x34 |
| 164788 |
DS1002-07-2x351326 |
2x35 |
| 164789 |
DS1002-07-2x361326 |
2x36 |
| 164790 |
DS1002-07-2x371326 |
2x37 |
| 164791 |
DS1002-07-2x381326 |
2x38 |
| 164792 |
DS1002-07-2x391326 |
2x39 |
| 164793 |
DS1002-07-2x401326 |
2x40 |
Разметка платы
|
|
|
|
|
