| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-08-1xXXRyy420 серия |
|
гнезда цанговые угловые однорядные для выводного монтажа, шаг 2,54 мм, L=4,20 мм
|

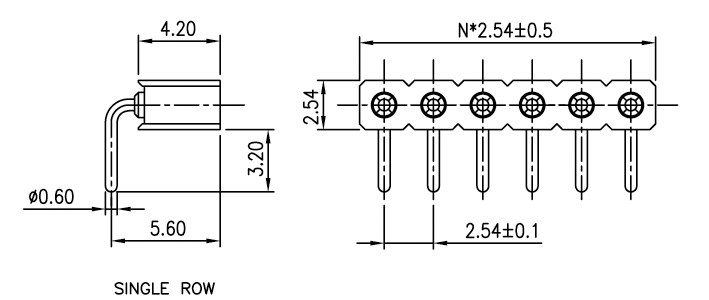

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
420 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164874 |
DS1002-08-1x01R13420 |
1 |
| 164875 |
DS1002-08-1x02R13420 |
2 |
| 164876 |
DS1002-08-1x03R13420 |
3 |
| 164877 |
DS1002-08-1x04R13420 |
4 |
| 164878 |
DS1002-08-1x05R13420 |
5 |
| 164879 |
DS1002-08-1x06R13420 |
6 |
| 164880 |
DS1002-08-1x07R13420 |
7 |
| 164881 |
DS1002-08-1x08R13420 |
8 |
| 164882 |
DS1002-08-1x09R13420 |
9 |
| 164883 |
DS1002-08-1x10R13420 |
10 |
| 164884 |
DS1002-08-1x11R13420 |
11 |
| 164885 |
DS1002-08-1x12R13420 |
12 |
| 164886 |
DS1002-08-1x13R13420 |
13 |
| 164887 |
DS1002-08-1x14R13420 |
14 |
| 164888 |
DS1002-08-1x15R13420 |
15 |
| 164889 |
DS1002-08-1x16R13420 |
16 |
| 164890 |
DS1002-08-1x17R13420 |
17 |
| 164891 |
DS1002-08-1x18R13420 |
18 |
| 164892 |
DS1002-08-1x19R13420 |
19 |
| 164893 |
DS1002-08-1x20R13420 |
20 |
| 164894 |
DS1002-08-1x21R13420 |
21 |
| 164895 |
DS1002-08-1x22R13420 |
22 |
| 164896 |
DS1002-08-1x23R13420 |
23 |
| 164897 |
DS1002-08-1x24R13420 |
24 |
| 164898 |
DS1002-08-1x25R13420 |
25 |
| 164899 |
DS1002-08-1x26R13420 |
26 |
| 164900 |
DS1002-08-1x27R13420 |
27 |
| 164901 |
DS1002-08-1x28R13420 |
28 |
| 164902 |
DS1002-08-1x29R13420 |
29 |
| 164903 |
DS1002-08-1x30R13420 |
30 |
| 164904 |
DS1002-08-1x31R13420 |
31 |
| 164905 |
DS1002-08-1x32R13420 |
32 |
| 164906 |
DS1002-08-1x33R13420 |
33 |
| 164907 |
DS1002-08-1x34R13420 |
34 |
| 164908 |
DS1002-08-1x35R13420 |
35 |
| 164909 |
DS1002-08-1x36R13420 |
36 |
| 164910 |
DS1002-08-1x37R13420 |
37 |
| 164911 |
DS1002-08-1x38R13420 |
38 |
| 164912 |
DS1002-08-1x39R13420 |
39 |
| 164913 |
DS1002-08-1x40R13420 |
40 |
Разметка платы
|
|
|
|
|
