| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-08-1xXXSyy700 серия |
|
гнезда цанговые прямые однорядные для поверхностного (SMD) монтажа, шаг 2,54 мм, L=7,00 мм
|

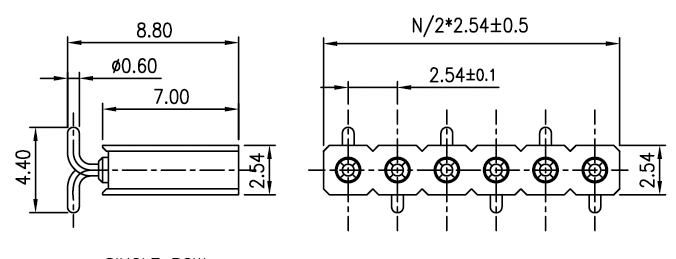

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
700 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 164994 |
DS1002-08-1x01S13700 |
1 |
| 164995 |
DS1002-08-1x02S13700 |
2 |
| 164996 |
DS1002-08-1x03S13700 |
3 |
| 164997 |
DS1002-08-1x04S13700 |
4 |
| 164998 |
DS1002-08-1x05S13700 |
5 |
| 164999 |
DS1002-08-1x06S13700 |
6 |
| 165000 |
DS1002-08-1x07S13700 |
7 |
| 165001 |
DS1002-08-1x08S13700 |
8 |
| 165002 |
DS1002-08-1x09S13700 |
9 |
| 165003 |
DS1002-08-1x10S13700 |
10 |
| 165004 |
DS1002-08-1x11S13700 |
11 |
| 165005 |
DS1002-08-1x12S13700 |
12 |
| 165006 |
DS1002-08-1x13S13700 |
13 |
| 165007 |
DS1002-08-1x14S13700 |
14 |
| 165008 |
DS1002-08-1x15S13700 |
15 |
| 165009 |
DS1002-08-1x16S13700 |
16 |
| 165010 |
DS1002-08-1x17S13700 |
17 |
| 165011 |
DS1002-08-1x18S13700 |
18 |
| 165012 |
DS1002-08-1x19S13700 |
19 |
| 165013 |
DS1002-08-1x20S13700 |
20 |
| 165014 |
DS1002-08-1x21S13700 |
21 |
| 165015 |
DS1002-08-1x22S13700 |
22 |
| 165016 |
DS1002-08-1x23S13700 |
23 |
| 165017 |
DS1002-08-1x24S13700 |
24 |
| 165018 |
DS1002-08-1x25S13700 |
25 |
| 165019 |
DS1002-08-1x26S13700 |
26 |
| 165020 |
DS1002-08-1x27S13700 |
27 |
| 165021 |
DS1002-08-1x28S13700 |
28 |
| 165022 |
DS1002-08-1x29S13700 |
29 |
| 165023 |
DS1002-08-1x30S13700 |
30 |
| 165024 |
DS1002-08-1x31S13700 |
31 |
| 165025 |
DS1002-08-1x32S13700 |
32 |
| 165026 |
DS1002-08-1x33S13700 |
33 |
| 165027 |
DS1002-08-1x34S13700 |
34 |
| 165028 |
DS1002-08-1x35S13700 |
35 |
| 165029 |
DS1002-08-1x36S13700 |
36 |
| 165030 |
DS1002-08-1x37S13700 |
37 |
| 165031 |
DS1002-08-1x38S13700 |
38 |
| 165032 |
DS1002-08-1x39S13700 |
39 |
| 165033 |
DS1002-08-1x40S13700 |
40 |
Разметка платы
|
|
|
|
|
