| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-08-2xXXR700 серия |
|
гнезда цанговые угловые двухрядные для выводного монтажа, шаг 2,54x2,54 мм, L=7,00 мм
|

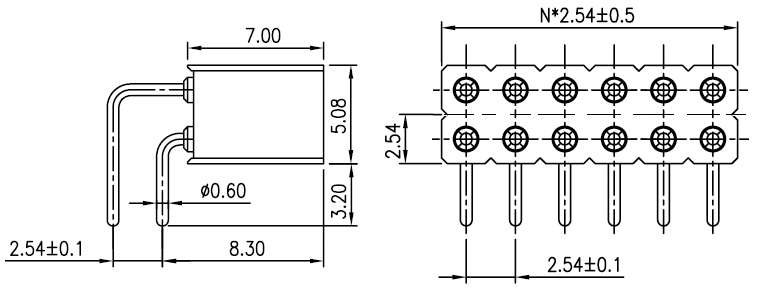

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
700 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 165074 |
DS1002-08-2x01R13700 |
7803R-01-70 |
2x1 |
| 165075 |
DS1002-08-2x02R13700 |
7803R-02-70 |
2x2 |
| 165076 |
DS1002-08-2x03R13700 |
7803R-03-70 |
2x3 |
| 165077 |
DS1002-08-2x04R13700 |
7803R-04-70 |
2x4 |
| 165078 |
DS1002-08-2x05R13700 |
7803R-05-70 |
2x5 |
| 165079 |
DS1002-08-2x06R13700 |
7803R-06-70 |
2x6 |
| 165080 |
DS1002-08-2x07R13700 |
7803R-07-70 |
2x7 |
| 165081 |
DS1002-08-2x08R13700 |
7803R-08-70 |
2x8 |
| 165082 |
DS1002-08-2x09R13700 |
7803R-09-70 |
2x9 |
| 165083 |
DS1002-08-2x10R13700 |
7803R-10-70 |
2x10 |
| 165084 |
DS1002-08-2x11R13700 |
7803R-11-70 |
2x11 |
| 165085 |
DS1002-08-2x12R13700 |
7803R-12-70 |
2x12 |
| 165086 |
DS1002-08-2x13R13700 |
7803R-13-70 |
2x13 |
| 165087 |
DS1002-08-2x14R13700 |
7803R-14-70 |
2x14 |
| 165088 |
DS1002-08-2x15R13700 |
7803R-15-70 |
2x15 |
| 165089 |
DS1002-08-2x16R13700 |
7803R-16-70 |
2x16 |
| 165090 |
DS1002-08-2x17R13700 |
7803R-17-70 |
2x17 |
| 165091 |
DS1002-08-2x18R13700 |
7803R-18-70 |
2x18 |
| 165092 |
DS1002-08-2x19R13700 |
7803R-19-70 |
2x19 |
| 165093 |
DS1002-08-2x20R13700 |
7803R-20-70 |
2x20 |
| 165094 |
DS1002-08-2x21R13700 |
7803R-21-70 |
2x21 |
| 165095 |
DS1002-08-2x22R13700 |
7803R-22-70 |
2x22 |
| 165096 |
DS1002-08-2x23R13700 |
7803R-23-70 |
2x23 |
| 165097 |
DS1002-08-2x24R13700 |
7803R-24-70 |
2x24 |
| 165098 |
DS1002-08-2x25R13700 |
7803R-25-70 |
2x25 |
| 165099 |
DS1002-08-2x26R13700 |
7803R-26-70 |
2x26 |
| 165100 |
DS1002-08-2x27R13700 |
7803R-27-70 |
2x27 |
| 165101 |
DS1002-08-2x28R13700 |
7803R-28-70 |
2x28 |
| 165102 |
DS1002-08-2x29R13700 |
7803R-29-70 |
2x29 |
| 165103 |
DS1002-08-2x30R13700 |
7803R-30-70 |
2x30 |
| 165104 |
DS1002-08-2x31R13700 |
7803R-31-70 |
2x31 |
| 165105 |
DS1002-08-2x32R13700 |
7803R-32-70 |
2x32 |
| 165106 |
DS1002-08-2x33R13700 |
7803R-33-70 |
2x33 |
| 165107 |
DS1002-08-2x34R13700 |
7803R-34-70 |
2x34 |
| 165108 |
DS1002-08-2x35R13700 |
7803R-35-70 |
2x35 |
| 165109 |
DS1002-08-2x36R13700 |
7803R-36-70 |
2x36 |
| 165110 |
DS1002-08-2x37R13700 |
7803R-37-70 |
2x37 |
| 165111 |
DS1002-08-2x38R13700 |
7803R-38-70 |
2x38 |
| 165112 |
DS1002-08-2x39R13700 |
7803R-39-70 |
2x39 |
| 165113 |
DS1002-08-2x40R13700 |
7803R-40-70 |
2x40 |
Разметка платы
|
|
|
|
|
