DS1002-08-2xXXRyy420 серия |
|
гнезда цанговые угловые двухрядные для выводного монтажа, шаг 2,54x2,54 мм, L=4,20 мм
|

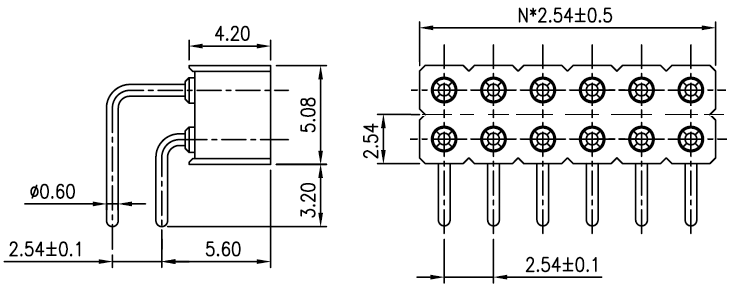

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
420 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 165034 |
DS1002-08-2x01R13420 |
2x1 |
| 165035 |
DS1002-08-2x02R13420 |
2x2 |
| 165036 |
DS1002-08-2x03R13420 |
2x3 |
| 165037 |
DS1002-08-2x04R13420 |
2x4 |
| 165038 |
DS1002-08-2x05R13420 |
2x5 |
| 165039 |
DS1002-08-2x06R13420 |
2x6 |
| 165040 |
DS1002-08-2x07R13420 |
2x7 |
| 165041 |
DS1002-08-2x08R13420 |
2x8 |
| 165042 |
DS1002-08-2x09R13420 |
2x9 |
| 165043 |
DS1002-08-2x10R13420 |
2x10 |
| 165044 |
DS1002-08-2x11R13420 |
2x11 |
| 165045 |
DS1002-08-2x12R13420 |
2x12 |
| 165046 |
DS1002-08-2x13R13420 |
2x13 |
| 165047 |
DS1002-08-2x14R13420 |
2x14 |
| 165048 |
DS1002-08-2x15R13420 |
2x15 |
| 165049 |
DS1002-08-2x16R13420 |
2x16 |
| 165050 |
DS1002-08-2x17R13420 |
2x17 |
| 165051 |
DS1002-08-2x18R13420 |
2x18 |
| 165052 |
DS1002-08-2x19R13420 |
2x19 |
| 165053 |
DS1002-08-2x20R13420 |
2x20 |
| 165054 |
DS1002-08-2x21R13420 |
2x21 |
| 165055 |
DS1002-08-2x22R13420 |
2x22 |
| 165056 |
DS1002-08-2x23R13420 |
2x23 |
| 165057 |
DS1002-08-2x24R13420 |
2x24 |
| 165058 |
DS1002-08-2x25R13420 |
2x25 |
| 165059 |
DS1002-08-2x26R13420 |
2x26 |
| 165060 |
DS1002-08-2x27R13420 |
2x27 |
| 165061 |
DS1002-08-2x28R13420 |
2x28 |
| 165062 |
DS1002-08-2x29R13420 |
2x29 |
| 165063 |
DS1002-08-2x30R13420 |
2x30 |
| 165064 |
DS1002-08-2x31R13420 |
2x31 |
| 165065 |
DS1002-08-2x32R13420 |
2x32 |
| 165066 |
DS1002-08-2x33R13420 |
2x33 |
| 165067 |
DS1002-08-2x34R13420 |
2x34 |
| 165068 |
DS1002-08-2x35R13420 |
2x35 |
| 165069 |
DS1002-08-2x36R13420 |
2x36 |
| 165070 |
DS1002-08-2x37R13420 |
2x37 |
| 165071 |
DS1002-08-2x38R13420 |
2x38 |
| 165072 |
DS1002-08-2x39R13420 |
2x39 |
| 165073 |
DS1002-08-2x40R13420 |
2x40 |
Разметка платы
|
|
|
|
|
