| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-08-2xXXSyy420 серия |
|
гнезда цанговые прямые двухрядные для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм, L=4,20 мм
|

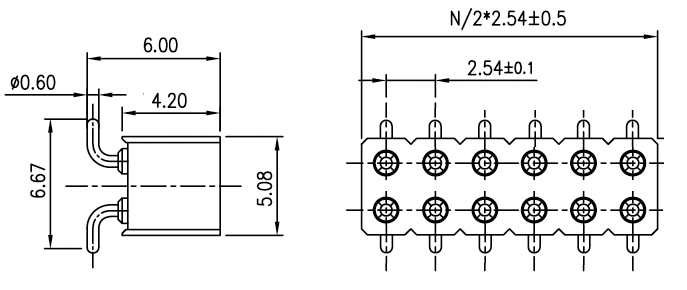

Чертеж

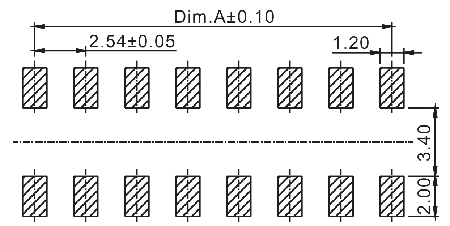

Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
420 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 165114 |
DS1002-08-2x01S13420 |
2x1 |
| 165115 |
DS1002-08-2x02S13420 |
2x2 |
| 165116 |
DS1002-08-2x03S13420 |
2x3 |
| 165117 |
DS1002-08-2x04S13420 |
2x4 |
| 165118 |
DS1002-08-2x05S13420 |
2x5 |
| 165119 |
DS1002-08-2x06S13420 |
2x6 |
| 165120 |
DS1002-08-2x07S13420 |
2x7 |
| 165121 |
DS1002-08-2x08S13420 |
2x8 |
| 165122 |
DS1002-08-2x09S13420 |
2x9 |
| 165123 |
DS1002-08-2x10S13420 |
2x10 |
| 165124 |
DS1002-08-2x11S13420 |
2x11 |
| 165125 |
DS1002-08-2x12S13420 |
2x12 |
| 165126 |
DS1002-08-2x13S13420 |
2x13 |
| 165127 |
DS1002-08-2x14S13420 |
2x14 |
| 165128 |
DS1002-08-2x15S13420 |
2x15 |
| 165129 |
DS1002-08-2x16S13420 |
2x16 |
| 165130 |
DS1002-08-2x17S13420 |
2x17 |
| 165131 |
DS1002-08-2x18S13420 |
2x18 |
| 165132 |
DS1002-08-2x19S13420 |
2x19 |
| 165133 |
DS1002-08-2x20S13420 |
2x20 |
| 165134 |
DS1002-08-2x21S13420 |
2x21 |
| 165135 |
DS1002-08-2x22S13420 |
2x22 |
| 165136 |
DS1002-08-2x23S13420 |
2x23 |
| 165137 |
DS1002-08-2x24S13420 |
2x24 |
| 165138 |
DS1002-08-2x25S13420 |
2x25 |
| 165139 |
DS1002-08-2x26S13420 |
2x26 |
| 165140 |
DS1002-08-2x27S13420 |
2x27 |
| 165141 |
DS1002-08-2x28S13420 |
2x28 |
| 165142 |
DS1002-08-2x29S13420 |
2x29 |
| 165143 |
DS1002-08-2x30S13420 |
2x30 |
| 165144 |
DS1002-08-2x31S13420 |
2x31 |
| 165145 |
DS1002-08-2x32S13420 |
2x32 |
| 165146 |
DS1002-08-2x33S13420 |
2x33 |
| 165147 |
DS1002-08-2x34S13420 |
2x34 |
| 165148 |
DS1002-08-2x35S13420 |
2x35 |
| 165149 |
DS1002-08-2x36S13420 |
2x36 |
| 165150 |
DS1002-08-2x37S13420 |
2x37 |
| 165151 |
DS1002-08-2x38S13420 |
2x38 |
| 165152 |
DS1002-08-2x39S13420 |
2x39 |
| 165153 |
DS1002-08-2x40S13420 |
2x40 |
Разметка платы
|
|
|
|
|
