| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-08-2xXXSyy700 серия |
|
гнезда цанговые прямые двухрядные для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм, L=7,00 мм
|

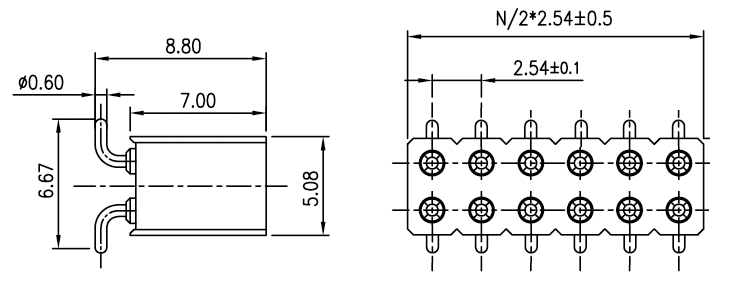

Чертеж
Разметка платы
|
| DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
700 |
| 1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
1) Серия:
DS1002-08
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Тип:
R: угловой
S: для поверхностного (SMD) монтажа
5) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
6) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
7) Высота профиля:
420: 4,20 мм
700: 7,00 мм
| Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 165154 |
DS1002-08-2x01S13700 |
2x1 |
| 165155 |
DS1002-08-2x02S13700 |
2x2 |
| 165156 |
DS1002-08-2x03S13700 |
2x3 |
| 165157 |
DS1002-08-2x04S13700 |
2x4 |
| 165158 |
DS1002-08-2x05S13700 |
2x5 |
| 165159 |
DS1002-08-2x06S13700 |
2x6 |
| 165160 |
DS1002-08-2x07S13700 |
2x7 |
| 165161 |
DS1002-08-2x08S13700 |
2x8 |
| 165162 |
DS1002-08-2x09S13700 |
2x9 |
| 165163 |
DS1002-08-2x10S13700 |
2x10 |
| 165164 |
DS1002-08-2x11S13700 |
2x11 |
| 165165 |
DS1002-08-2x12S13700 |
2x12 |
| 165166 |
DS1002-08-2x13S13700 |
2x13 |
| 165167 |
DS1002-08-2x14S13700 |
2x14 |
| 165168 |
DS1002-08-2x15S13700 |
2x15 |
| 165169 |
DS1002-08-2x16S13700 |
2x16 |
| 165170 |
DS1002-08-2x17S13700 |
2x17 |
| 165171 |
DS1002-08-2x18S13700 |
2x18 |
| 165172 |
DS1002-08-2x19S13700 |
2x19 |
| 165173 |
DS1002-08-2x20S13700 |
2x20 |
| 165174 |
DS1002-08-2x21S13700 |
2x21 |
| 165175 |
DS1002-08-2x22S13700 |
2x22 |
| 165176 |
DS1002-08-2x23S13700 |
2x23 |
| 165177 |
DS1002-08-2x24S13700 |
2x24 |
| 165178 |
DS1002-08-2x25S13700 |
2x25 |
| 165179 |
DS1002-08-2x26S13700 |
2x26 |
| 165180 |
DS1002-08-2x27S13700 |
2x27 |
| 165181 |
DS1002-08-2x28S13700 |
2x28 |
| 165182 |
DS1002-08-2x29S13700 |
2x29 |
| 165183 |
DS1002-08-2x30S13700 |
2x30 |
| 165184 |
DS1002-08-2x31S13700 |
2x31 |
| 165185 |
DS1002-08-2x32S13700 |
2x32 |
| 165186 |
DS1002-08-2x33S13700 |
2x33 |
| 165187 |
DS1002-08-2x34S13700 |
2x34 |
| 165188 |
DS1002-08-2x35S13700 |
2x35 |
| 165189 |
DS1002-08-2x36S13700 |
2x36 |
| 165190 |
DS1002-08-2x37S13700 |
2x37 |
| 165191 |
DS1002-08-2x38S13700 |
2x38 |
| 165192 |
DS1002-08-2x39S13700 |
2x39 |
| 165193 |
DS1002-08-2x40S13700 |
2x40 |
Разметка платы
|
|
|
|
|
